Ispezioni termografiche con drone su impianti industriali

Le ispezioni termografiche con drone consentono di rilevare differenze di temperatura su impianti, strutture e linee industriali. Lo fanno senza portare personale in quota o interrompere subito l'attività. Per un responsabile di manutenzione o un ingegnere dell'integrità degli asset la domanda è concreta. Quali anomalie si possono individuare, con quale affidabilità e a quali condizioni? In questa guida spieghiamo il metodo, i passaggi di preparazione, i limiti da considerare e i fattori che incidono sui costi. Il punto di partenza è l'esperienza che IST NDT ha maturato sul campo.

Come funzionano le ispezioni termografiche con drone

Il principio di base è semplice. Ogni corpo emette radiazione infrarossa in funzione della propria temperatura superficiale. Una termocamera montata a bordo di un drone registra queste emissioni e le trasforma in immagini termiche. Un'anomalia termica, cioè una zona più calda o più fredda del previsto, può indicare un'infiltrazione o una perdita di isolamento. Può anche segnalare un'alterazione del flusso o una disomogeneità del materiale. Il valore del drone sta nel punto di osservazione. Porta la camera a distanze e angolazioni che da terra o da una piattaforma sarebbero impossibili o molto costose da ottenere.

Nella pratica il flusso di lavoro si articola in tre momenti. Prima si definiscono l'area, gli elementi da controllare e l'obiettivo del rilievo. Una ripresa generica, infatti, produce dati generici. Durante il volo il pilota acquisisce immagini termiche e visive sincronizzate, spesso con passaggi ripetuti per coprire superfici estese. Infine i dati vengono analizzati e confrontati con riferimenti noti. Vengono poi restituiti in un report con immagini georeferenziate. Il report permette al committente di localizzare con precisione ogni segnalazione.

Va sottolineato un punto che molti trascurano. La camera termica non vede attraverso le superfici. Registra ciò che emerge dalla superficie esposta. Un difetto sepolto sotto uno strato di materiale è quindi rilevabile solo se produce una variazione di temperatura visibile in superficie. È una distinzione che orienta la scelta del metodo fin dall'inizio.

Cosa misura la termografia industriale da un drone

La termografia industriale è una tecnica di controllo non distruttivo. Valuta lo stato di un componente senza alterarne la funzionalità o la struttura. Quando viene eseguita da drone, però, assume una lettura diversa rispetto all'uso a terra. Non interessa tanto la temperatura assoluta di un oggetto, quanto le differenze relative tra zone vicine. Queste differenze vanno interpretate tenendo conto di carico, esposizione solare, vento e tipo di materiale. Altrimenti si rischia di scambiare un effetto ambientale per un difetto.

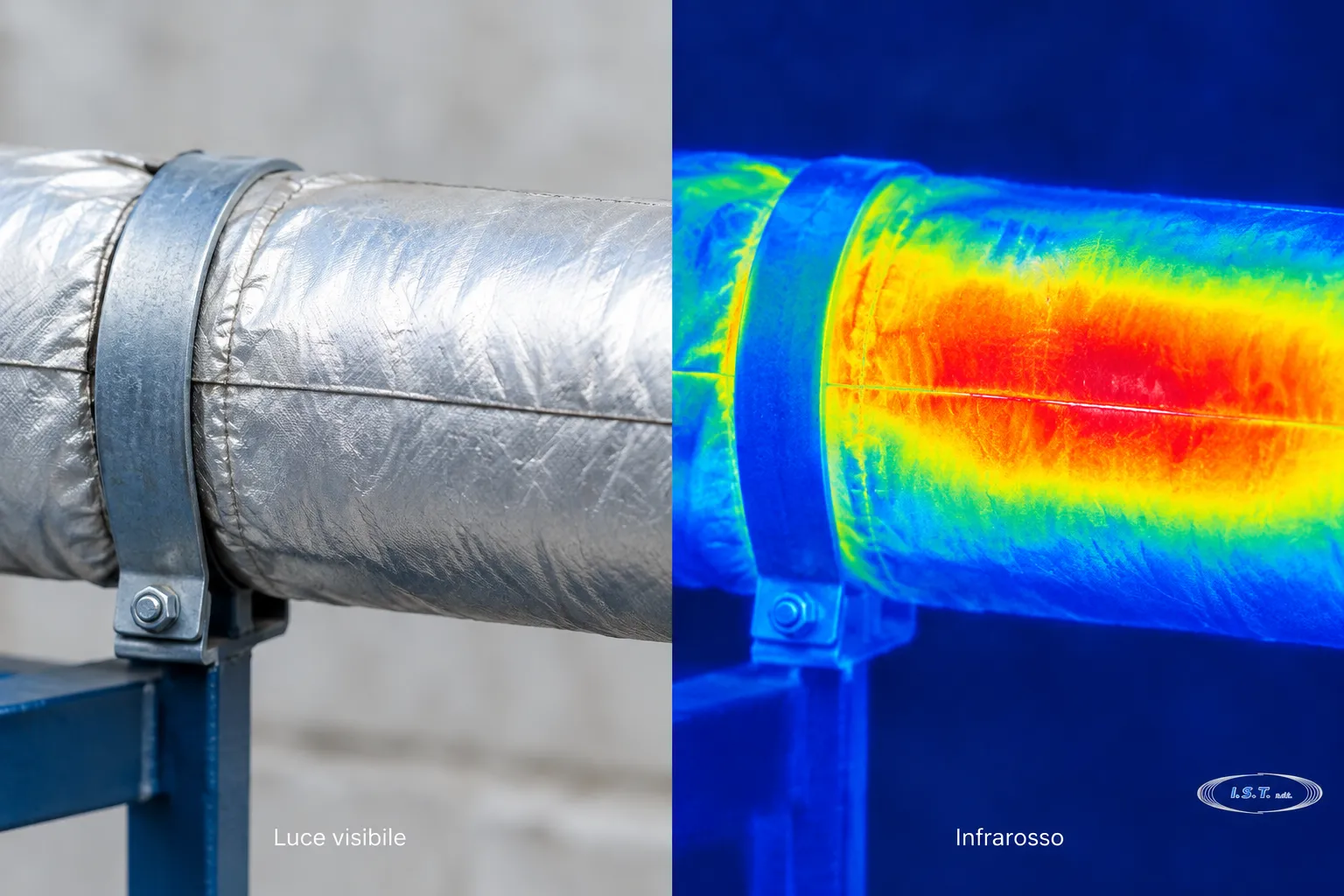

Il confronto tra la ripresa in luce visibile e quella termica chiarisce il vantaggio. Una tubazione coibentata può apparire integra all'occhio. L'immagine infrarossa, invece, mostra una variazione di temperatura lungo un tratto che a vista risultava indistinguibile. Questo indizio può indicare un degrado dell'isolante o una perdita da verificare. Non è però una diagnosi automatica. È una segnalazione che richiede conferma con altri metodi, come l'esame visivo o un controllo puntuale con strumenti di misura. Per capire come un produttore documenta le proprie termocamere e i relativi parametri di ripresa, la documentazione tecnica di FLIR offre un esempio utile.

Dove il drone porta davvero un vantaggio

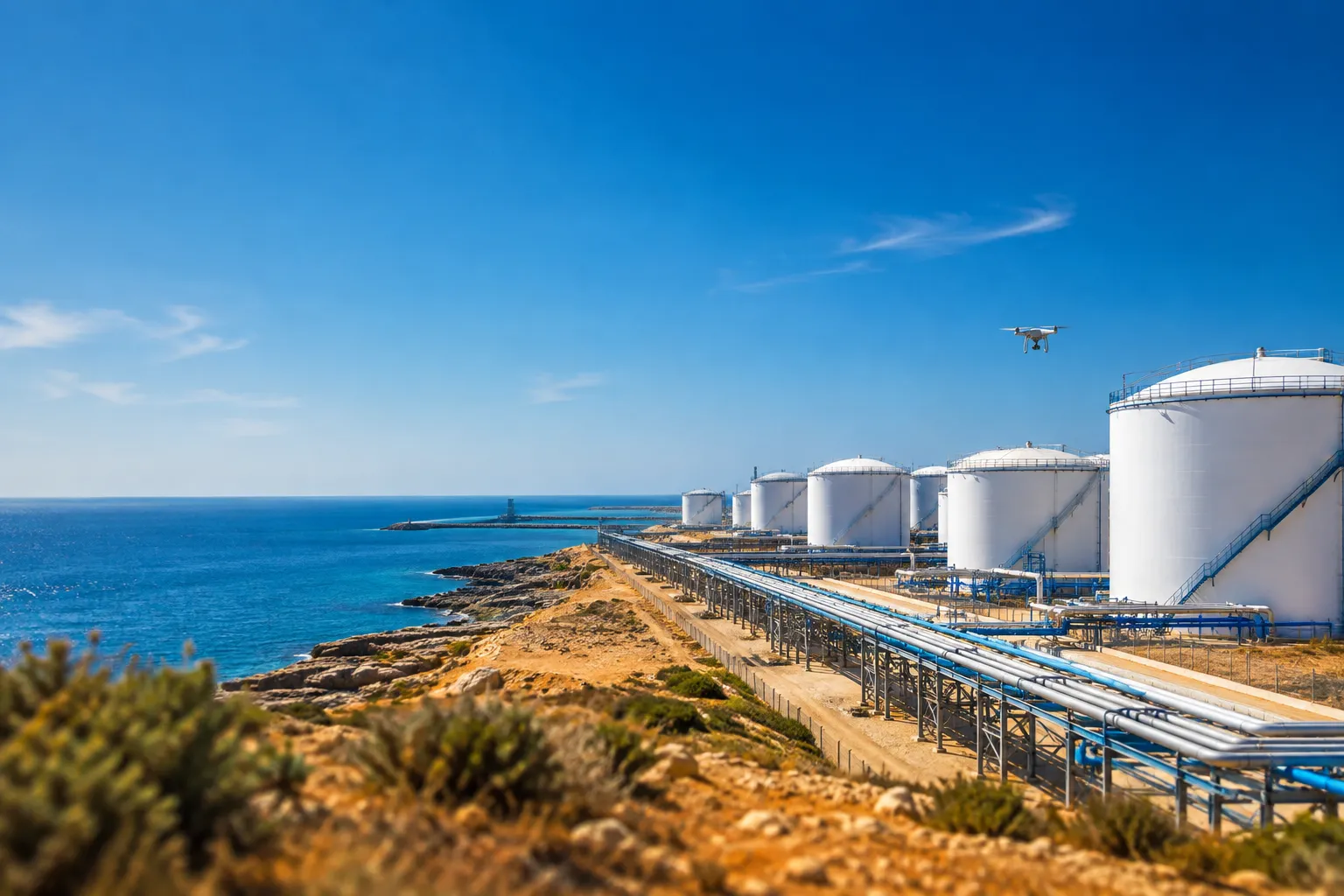

Le applicazioni più frequenti riguardano pannelli fotovoltaici, coperture e facciate, linee elettriche aeree, serbatoi e tratti di tubazione in quota, strutture difficili da raggiungere. In questi casi l'alternativa sarebbe un ponteggio, una piattaforma elevatrice o una calata in quota. Costi e tempi di fermo spesso superano quelli del volo. Nella nostra esperienza, però, il vantaggio maggiore non è la velocità. Il dato più prezioso è la possibilità di ripetere il rilievo nelle stesse condizioni a distanza di mesi. Confrontando le immagini si capisce se un'anomalia si sta evolvendo o è rimasta stabile. Un singolo scatto dice poco; una serie omogenea permette di leggere una tendenza.

Preparazione del rilievo e requisiti operativi

La qualità del dato dipende più dalla preparazione che dal drone in sé. Il primo passo è verificare il regime termico dell'impianto. Un componente appena esposto al sole o appena fermato può mostrare gradienti che non derivano da difetti. Per questo conviene pianificare la ripresa in finestre temporali con condizioni stabili, lontano dalle ore di irraggiamento più intenso e con vento contenuto. Il tecnico annota anche l'emissività dei materiali, la distanza di ripresa e la presenza di riflessioni. Una superficie lucida può restituire la temperatura di ciò che la circonda più che la propria.

Sul piano normativo il volo va pianificato nel rispetto del regolamento dell'ENAC. Il regolamento stabilisce requisiti per operatori, aree di volo e autorizzazioni, con attenzione particolare in prossimità di impianti industriali. Anche le procedure interne del cliente, i permessi di lavoro e le indicazioni di sicurezza dello stabilimento restano decisivi. Un volo tecnicamente corretto può essere rinviato se l'area è in attività. Chi programma il rilievo deve mettere in conto questa realtà fin dall'inizio.

Infine va scelto il personale. Un rilievo termografico richiede competenze sia di pilotaggio sia di interpretazione del dato. Il pilota deve possedere le abilitazioni previste dalla normativa. Il tecnico che analizza le immagini, invece, dovrebbe avere una qualifica nel metodo. La norma EN ISO 9712 regola la qualificazione e la certificazione del personale CND. Chiedere al fornitore quali qualifiche possiede e con quali riferimenti operativi incide direttamente sull'affidabilità del risultato.

Limiti della tecnica e cosa verificare prima

Una guida seria deve dichiarare anche i limiti. La termografia rileva anomalie termiche, non difetti in quanto tali. La stessa anomalia può avere origini diverse e va sempre interpretata nel contesto. Le condizioni ambientali possono ridurre la sensibilità del rilievo, in particolare vento forte, pioggia, umidità elevata o forte irraggiamento solare. Inoltre la tecnica è più efficace per difetti che generano un contrasto termico. Per cricche superficiali o difetti interni a forte spessore servono spesso metodi complementari.

Esistono poi limiti di copertura. Un drone vede le superfici esterne e quelle che si affacciano sulla traiettoria di volo, non ciò che è celato da strutture o da isolamento spesso. Per questo, nelle ispezioni industriali, la termografia da drone viene di solito integrata con altri controlli. Non sostituisce il rilievo a contatto quando la procedura lo richiede. Chi commissiona il lavoro dovrebbe chiedere fin dall'inizio quali risultati sono attesi e quali no. Così si evitano aspettative non sostenibili dalla tecnica.

Da cosa dipende il costo delle ispezioni con drone

Chi cerca i prezzi delle ispezioni con drone trova spesso cifre molto diverse. Il motivo è che il servizio non è una merce standard. Il costo dipende dall'estensione dell'area, dalla complessità di accesso, dal numero di passaggi necessari, dalla distanza del sito, dalle autorizzazioni da ottenere e dal livello di dettaglio del report. Un rilievo notturno richiede un lavoro di preparazione e di interpretazione molto diverso da un semplice sopralluogo fotografico. Lo stesso vale per più impianti con analisi georeferenziata e confronto con rilievi precedenti.

Conviene quindi confrontare offerte omogenee: stessa area, stessa finalità, stesso formato di restituzione. Un preventivo che non specifica metodo, qualifiche del personale e contenuti del report non è davvero confrontabile con un altro. Questo vale anche quando la cifra appare più bassa. Il prezzo più basso, in un controllo di integrità, può nascondere una copertura parziale che costa poi molto di più in termini di decisioni rinviate o da ripetere.

Quando affidarsi a un team qualificato

Per un responsabile dell'integrità degli asset la scelta non riguarda solo il drone. Riguarda la capacità di collegare il rilievo alle decisioni di manutenzione. Un team con personale qualificato e procedure documentate rende più tracciabile il dato. Se il sistema di gestione della qualità è conforme alla UNI EN ISO 9001:2015, come quello di IST NDT, anche la decisione che ne deriva è più difendibile. Se il vostro impianto presenta aree difficili da raggiungere, vale la pena valutare insieme il metodo più adatto. Lo stesso vale per pianificazioni che richiedono verifiche senza interrompere l'operatività. Potete approfondire il servizio nella pagina dedicata alle ispezioni con drone. In alternativa potete richiedere una valutazione al nostro team tecnico, che esamina il sito, le condizioni operative e gli obiettivi del controllo.
