Radiografia digitale diretta: come funziona e quando usarla

La radiografia digitale diretta è una delle tecniche di controllo non distruttivo (CND) più diffuse per verificare saldature, tubazioni e apparecchiature senza alterarne la struttura. Nel tempo ha progressivamente sostituito la lastra tradizionale, perché offre immagini disponibili quasi subito e una gestione dei dati più semplice. Non è però la risposta unica a ogni esigenza: capire come funziona e in quali condizioni conviene usarla è il primo passo per scegliere bene.

Che cos'è la radiografia digitale diretta

La radiografia industriale si basa su un principio semplice: una sorgente di raggi X o gamma attraversa il componente e la radiazione viene assorbita in modo diverso a seconda dello spessore, della densità e della presenza di difetti come cricche, inclusioni o porosità. Ciò che cambia tra le diverse tecniche è il modo in cui si registra la radiazione uscita dal pezzo. Nella radiografia digitale diretta il rivelatore è un pannello piatto che converte direttamente i fotoni in carica elettrica, senza passare per uno strato intermedio di scintillazione. Il risultato è un'immagine che il computer può leggere e memorizzare subito.

Per chi viene dalla radiografia su pellicola il cambiamento è sostanziale. Non servono camera oscura né sviluppo chimico, e l'immagine è disponibile in pochi secondi dopo l'esposizione. Questo accorcia i tempi di ogni punto di controllo e riduce la quantità di materiale da gestire in cantiere. Anche la possibilità di regolare contrasto e luminosità a posteriori, senza ripetere l'esposizione, è un vantaggio pratico, perché permette di valutare meglio le zone di spessore diverso.

Nel nostro lavoro quotidiano capita spesso di sentire le sigle usate in modo approssimativo. Con radiografia digitale si indica un insieme ampio di metodi, mentre la differenza decisiva tra i sistemi riguarda la conversione del segnale. Per questo conviene distinguere fin dall'inizio la radiografia digitale diretta dalle altre varianti, un tema che riprendiamo più avanti.

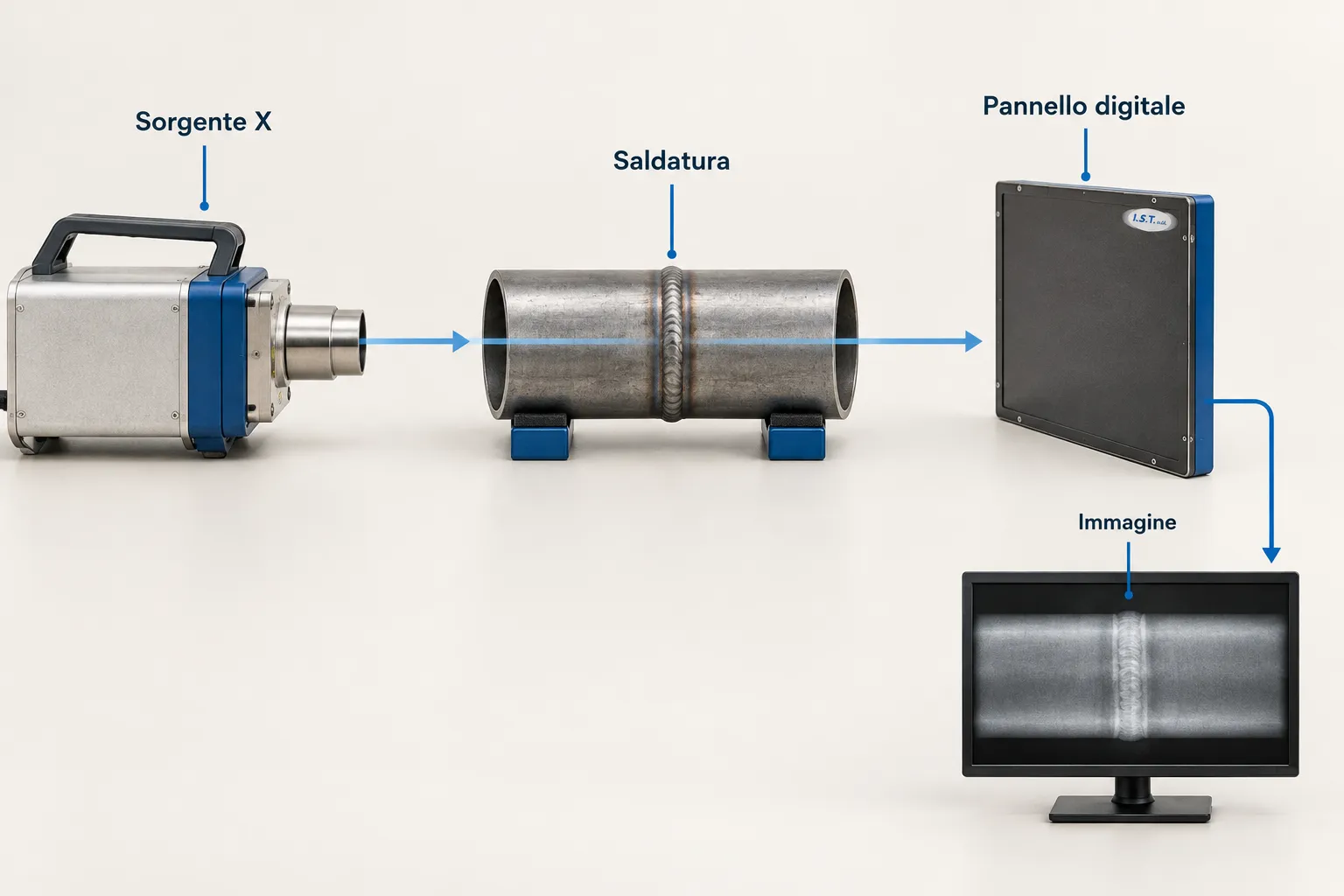

Il flusso di acquisizione, passo dopo passo

Un controllo con radiografia digitale diretta segue una sequenza piuttosto ordinata, che conviene conoscere anche per interpretare correttamente i risultati. Prima dell'esposizione si definiscono la geometria, cioè la distanza tra sorgente, pezzo e rivelatore, e i parametri di tensione e tempo, in funzione di materiale e spessore. Si posiziona poi il pannello dietro il componente, insieme agli indicatori di qualità dell'immagine (IQI) e ai marcatori di identificazione, così che ogni immagine sia tracciabile.

Dopo l'esposizione il pannello trasmette i dati a un software dedicato, che genera un'immagine digitale. Qui l'operatore qualificato verifica la qualità radiografica, controlla che i marcatori siano leggibili e che la sensibilità richiesta dalla procedura sia raggiunta. Solo a questo punto l'immagine può essere refertata. Un errore frequente che abbiamo visto sul campo è proprio la fretta in questa fase: un'immagine sovraesposta o sottoesposta può nascondere un difetto che un controllo accurato avrebbe rivelato.

Il vantaggio del flusso digitale è che la validazione avviene in tempo reale e che l'archivio resta ricercabile. Per le aziende che devono dimostrare la tracciabilità di ogni giunto, questo significa poter ricostruire rapidamente quali controlli sono stati eseguiti, con quali parametri e da chi.

Quando conviene usarla nelle ispezioni industriali

La scelta di una tecnica dipende dal componente, dalle condizioni in cui si trova e dal tipo di difetto che si cerca. Nella radiografia digitale industriale la versione diretta si presta bene alle saldature di tubazioni, recipienti e strutture in acciaio, soprattutto quando serve una risposta rapida e una documentazione digitale da archiviare. È particolarmente utile quando i tempi di fermo impianto sono stretti, perché l'immagine è disponibile in pochi istanti e le esposizioni ripetute si riducono.

Ci sono anche casi in cui la scelta va ponderata. Su geometrie complesse o in spazi molto ristretti, la posizione del rivelatore può essere difficile da mantenere, e questo richiede attrezzature e accorgimenti specifici. Inoltre la sensibilità e la risoluzione dipendono dal tipo di pannello e dalla procedura, quindi non è corretto attribuire alla tecnica prestazioni generiche. Ogni applicazione va verificata con una prova di qualificazione, come previsto dalle norme di riferimento.

Un aspetto che nasce dall'esperienza: quando un cliente ci chiede un controllo su un giunto già coibentato, il primo passo non è scegliere la tecnica ma verificare con il personale di impianto l'accesso alle due facce del componente. Spesso è questo dato, più della sigla, a orientare la scelta tra radiografia digitale e metodi ultrasonici.

Radiografia digitale diretta e indiretta: come orientarsi

Nel panorama digitale il confronto più frequente è tra la radiografia digitale diretta e quella indiretta, con la CR (computed radiography) che resta diffusa in molti impianti. Le tre tecniche producono tutte immagini digitali, ma differiscono per principio di funzionamento e per tempi di lettura. Il quadro essenziale è riassunto nella tabella seguente.

Tecnica	Principio di conversione	Lettura dell'immagine
CR	Fosforo fotostimolabile	Separata, in uno scanner
DR indiretta	Scintillatore e fotodiodi	Immediata
DR diretta	Fotoconduttore	Immediata

Nella DR indiretta la radiazione viene prima trasformata in luce da uno scintillatore, e la luce è poi rilevata da fotodiodi. Nella DR diretta, invece, il fotoconduttore trasforma i raggi X direttamente in segnale elettrico, con una catena di conversione più corta. Questo di solito si traduce in una risoluzione spaziale più elevata, ma il dato va sempre verificato sulle specifiche del costruttore e sulla procedura applicata, senza assumerlo come garanzia.

La CR usa invece una lastra al fosforo che va letta in un apparato dedicato dopo l'esposizione. È una soluzione economicamente accessibile e flessibile, ma allunga il ciclo di lavoro. La scelta tra le tre dipende quindi dal volume dei controlli, dalla frequenza dei fermi e dal budget, più che da un'idea assoluta di superiorità.

Limiti, sicurezza e qualifiche del personale

Ogni controllo radiografico comporta l'impiego di radiazioni ionizzanti, e la gestione dell'area di lavoro è soggetta alla normativa sulla protezione dei lavoratori e del pubblico; in Italia il riferimento è il decreto legislativo 101/2020. Delimitare la zona controllata, usare dosimetri e coordinare le attività con l'esercizio dell'impianto non sono dettagli, ma parte integrante del processo. Anche i limiti della tecnica vanno dichiarati: la radiografia è poco sensibile alle cricche piane non allineate al fascio, quindi un difetto orientato in modo sfavorevole può risultare poco visibile. Per il quadro generale sulle norme tecniche è utile consultare il sito dell'ente di normazione internazionale ISO.

Anche la qualificazione del personale è un punto che non si può trascurare. Il riferimento più usato in Europa è la norma EN ISO 9712, che definisce livelli di qualifica e requisiti d'esame per chi esegue i controlli. Per chi deve valutare un fornitore è un elemento concreto da verificare: non basta dichiarare competenza, serve documentare chi esegue l'esame, con quale livello e per quali metodi. Il nostro laboratorio opera con un Centro d'Esame RINA secondo la EN ISO 9712:2022, e questo permette di seguire la qualificazione in modo tracciabile.

Valutare la tecnica giusta per il proprio asset

Se state programmando un controllo su tubazioni, recipienti o strutture e vi chiedete se la radiografia digitale diretta sia la strada giusta, il punto di partenza è definire il componente, le condizioni di accesso, il tipo di difetto da individuare e i requisiti documentali richiesti dalla vostra procedura. Con questi dati è possibile confrontare le opzioni in modo oggettivo, senza affidarsi a una sola sigla.

IST NDT affianca clienti dei settori chimico-petrolchimico, Oil & Gas, energia e costruzioni con controlli convenzionali e avanzati, in Italia e all'estero. Per una valutazione tecnica sul vostro caso potete contattare il nostro team tramite il sito di IST NDT, descrivendo l'impianto e le esigenze di ispezione. Un confronto iniziale permette spesso di restringere le alternative prima di pianificare le prove.
