Radiografia digitale ai fosfori: vantaggi e limiti

Quando si parla di controlli radiografici senza pellicola, il nome che ricorre più spesso è quello della radiografia digitale ai fosfori. Per chi gestisce impianti, linee e apparecchiature, capire come funziona questo sistema e dove conviene usarlo significa pianificare meglio le ispezioni, senza sorprese sulla qualità delle immagini o sui tempi di lavoro. In questo approfondimento confrontiamo la tecnica con le altre soluzioni radiografiche digitali, mettendo in luce vantaggi, limiti operativi e criteri di scelta.

Cos'è la radiografia digitale ai fosfori

La tecnica, nota anche con la sigla CR (computed radiography), sostituisce la pellicola tradizionale con una piastra rivestita di cristalli fotostimolabili. Il principio è semplice nella sostanza: la piastra viene esposta ai raggi X come una pellicola e registra al suo interno l'energia della radiazione ricevuta. L'immagine così formata è latente, non è ancora visibile e non è ancora digitale; diventa tale solo nel momento della lettura.

Per un inquadramento generale della tecnica, la voce dedicata alla radiografia digitale offre un punto di partenza utile prima di passare alle specifiche industriali.

Il vantaggio concettuale rispetto alla pellicola è che l'immagine nasce in formato digitale e può essere elaborata con software di analisi, archiviata e condivisa senza sviluppo chimico. Chi ha lavorato con la radiografia analogica sa quanto pesassero i tempi di camera oscura e la variabilità dei bagni di sviluppo. Con la piastra questi passaggi scompaiono, ma ne compaiono altri, come la gestione della lettura e della cancellazione, che richiedono procedure precise.

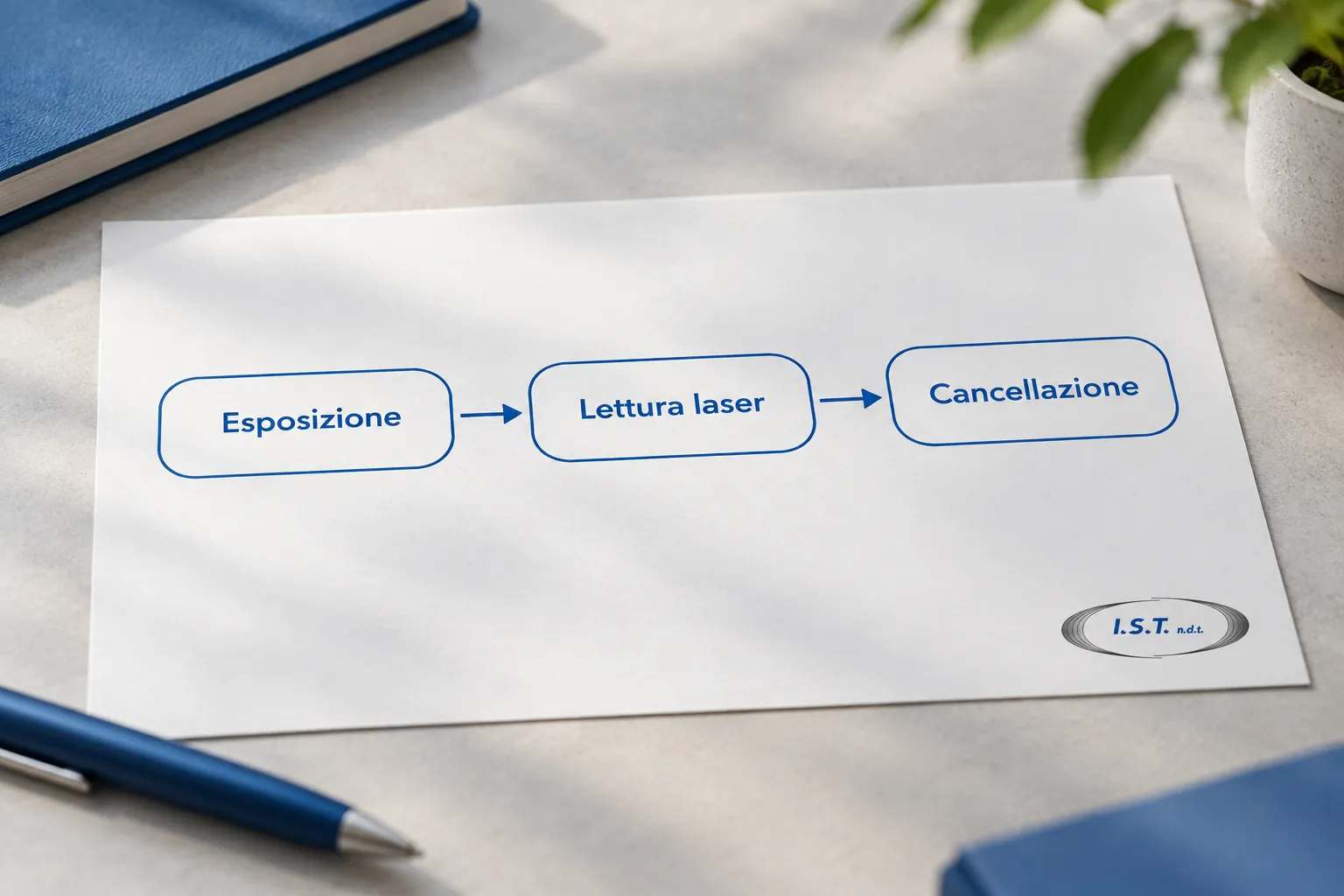

Il flusso di lavoro dall'esposizione alla lettura

Nel lavoro quotidiano la sequenza è sempre la stessa, ed è proprio la sua ripetibilità a determinarne la qualità. La piastra viene posizionata sul lato del giunto o della tubazione da controllare, con il marcatore di identificazione e gli indicatori di qualità dell'immagine, quindi esposta alla sorgente.

Dopo l'esposizione la piastra va trasferita al lettore, dove un fascio laser eccita i fosfori. Questi emettono luce proporzionale alla radiazione ricevuta, che viene raccolta e tradotta in un'immagine digitale. L'ultimo passo è la cancellazione con luce intensa, che rende la piastra di nuovo disponibile per un'altra esposizione.

Sul campo l'errore più frequente non nasce dal lettore né dalla sorgente, ma dal passaggio intermedio: piastre esposte alla luce ambiente prima della lettura, cassette non pulite che lasciano segni sull'immagine, marcatori applicati nella posizione sbagliata. Nella nostra esperienza molte immagini scartate non dipendono dalla tecnica in sé, ma da una procedura non rispettata o da una piastra non cancellata correttamente tra un'esposizione e l'altra.

Radiografia digitale diretta e indiretta: dove si colloca il sistema ai fosfori

Quando si confrontano le soluzioni digitali, la distinzione chiave è tra radiografia digitale diretta e indiretta, termini che descrivono il modo in cui il rivelatore trasforma i raggi X in segnale elettrico. Nella radiografia digitale diretta il materiale converte la radiazione direttamente in carica elettrica, senza passare per la luce. Nella indiretta uno scintillatore trasforma prima i raggi X in luce visibile, che un fotodiodo converte poi in segnale. Entrambe producono immagini disponibili quasi subito, senza una lettura separata.

La tecnica ai fosfori occupa una posizione diversa: non è un rivelatore fisso, ma un supporto portatile che registra l'immagine e la rende leggibile solo dopo la scansione. Per questo viene confrontata con i pannelli a rivelazione diretta o indiretta, con cui condivide l'uscita digitale ma non la rapidità di acquisizione. Chi vuole approfondire i sistemi digitali applicati ai controlli industriali può consultare la pagina dedicata alla radiografia digitale di IST NDT, che descrive metodi, campi di impiego e requisiti tecnici.

Vantaggi operativi di questa tecnica

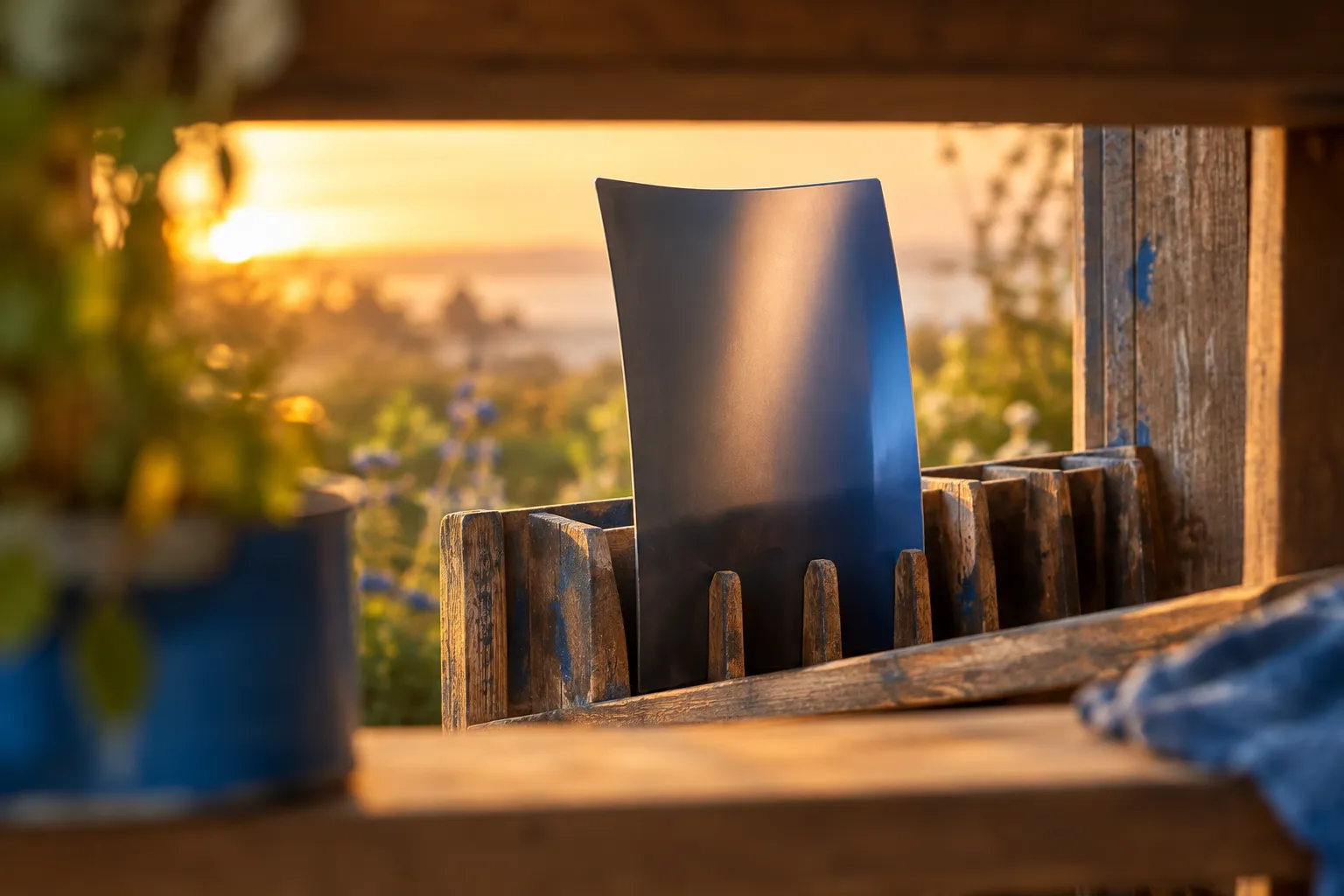

Il primo vantaggio concreto è la flessibilità. Le piastre ai fosfori possono essere sottili e, in molti modelli, leggermente curvabili: questo le rende adatte a superfici irregolari, a tubazioni di piccolo diametro e a spazi dove un pannello rigido non entra. Su impianti in esercizio, dove ogni fermata ha un costo, poter lavorare con un supporto che si adatta al punto di accesso significa ridurre gli interventi di preparazione.

Il secondo riguarda il riuso e i costi di esercizio. La piastra non si consuma a ogni esposizione come una pellicola e non richiede prodotti chimici di sviluppo, con un impatto favorevole sulla gestione dei rifiuti e sulla ripetibilità del processo. Anche l'archiviazione diventa più semplice: l'immagine esiste subito in formato digitale, può essere elaborata, confrontata con ispezioni precedenti e allegata ai rapporti di prova senza passaggi intermedi.

Infine c'è l'ampia gamma di intensità registrabile. I fosfori restituiscono un intervallo di grigi molto esteso, che aiuta a leggere zone con spessori diversi nello stesso scatto e può ridurre la necessità di ripetere le esposizioni quando la geometria del pezzo varia molto. Per il collegamento con le altre tecniche radiografiche, la pagina dedicata alla radiografia industriale è un buon punto di riferimento.

Limiti da non sottovalutare

Nessuna tecnica è sempre la scelta giusta, e questa tecnica presenta limiti da valutare con attenzione prima di accettare un incarico. Il primo è il tempo: tra esposizione, trasferimento al lettore e scansione passa un intervallo che non esiste con un rivelatore collegato in linea. Dove serve un risultato immediato o un controllo in continuo, questo intervallo pesa.

Manipolazione e tempi di lavoro

La piastra è un supporto fisico che va trasportato, protetto dalla luce e movimentato con cura. Un graffio o una piega possono generare artefatti che si confondono con difetti reali, e per questo la manipolazione diventa parte della qualifica dell'operatore, non un dettaglio secondario.

Qualità dell'immagine

In genere la risoluzione spaziale dei sistemi a fosfori è inferiore a quella dei rivelatori a pannello più recenti, e questo incide sulla capacità di distinguere difetti molto piccoli. La scelta dipende dal difetto che si cerca e dalle norme di riferimento per il singolo caso, quindi va discussa con chi firma il rapporto. Come riferimento generale sui controlli di qualità degli apparecchi con piastre fotostimolabili, si possono consultare le linee guida ETSRM sugli apparecchi di radiografia digitale con piastre ai fosfori.

Un caso su cui vale la pena ragionare è la corrosione sotto isolamento, che su tubazioni coibentate può svilupparsi senza segni visibili all'esterno. Qui la radiografia, anche in forma digitale ai fosfori, consente di verificare lo spessore residuo senza rimuovere l'isolante su tutta la linea. Richiede però un'attenzione particolare all'orientamento della sorgente e alla geometria dell'esposizione, perché l'immagine va letta tenendo conto della sovrapposizione delle pareti.

Criteri per scegliere il sistema più adatto

Scegliere tra la tecnica ai fosfori e altre soluzioni significa partire dal problema, non dalla tecnologia. Se l'ispezione riguarda giunti su linee in esercizio, spazi ristretti o un numero limitato di punti da verificare, la piastra può essere la soluzione più pratica. Se servono immagini in tempo reale, volumi di lavoro elevati o la massima risoluzione su difetti piccoli, un rivelatore digitale diretto o indiretto può risultare più indicato.

Per orientarsi, il confronto può essere sintetizzato così:

Sistema	Tempo di lettura	Adattabilità	Uso tipico
Ai fosfori	Dopo la scansione	Alta	Spazi stretti, punti singoli
Diretta	Quasi immediato	Media	Controlli ripetuti in sito
Indiretta	Quasi immediato	Media	Tempi rapidi, volumi elevati

La scelta non si esaurisce nella tabella. Conviene valutare il tipo di difetto da individuare, la geometria del pezzo, le condizioni di accesso all'impianto e le procedure previste dalla norma di riferimento. Nei controlli industriali la qualifica del personale è parte integrante del risultato, e la EN ISO 9712 costituisce il riferimento per la certificazione degli addetti.

Un criterio pratico che spesso fa la differenza è la documentazione. Un'immagine digitale va archiviata con il riferimento della posizione, la data, i parametri di esposizione e l'identificativo della piastra, altrimenti perde valore quando viene riletta a distanza di mesi. È uno dei punti su cui la formazione del personale incide più di quanto si pensi.

Il valore di una scelta come questa dipende dalla competenza di chi la esegue. IST NDT opera come partner tecnico per l'integrità degli asset industriali, con personale qualificato, tecnologie avanzate e un Centro d'Esame RINA secondo la EN ISO 9712:2022. Se l'impianto da verificare presenta caratteristiche particolari, è possibile richiedere una valutazione tecnica al nostro team, oppure approfondire le tecniche radiografiche con la nostra attività di formazione tecnica.
