Termografia industriale per prevenire guasti e anomalie

La termografia industriale consente di osservare la distribuzione della temperatura sulle superfici di impianti e apparecchiature senza contatto diretto. Per trasformare un’immagine termica in un’indicazione utile alla manutenzione, però, occorre considerare le condizioni di esercizio, le caratteristiche dei materiali e i limiti del metodo. Una lettura isolata può suggerire un’anomalia. Non basta sempre a stabilirne la causa o la gravità.

Che cosa misura la termografia industriale

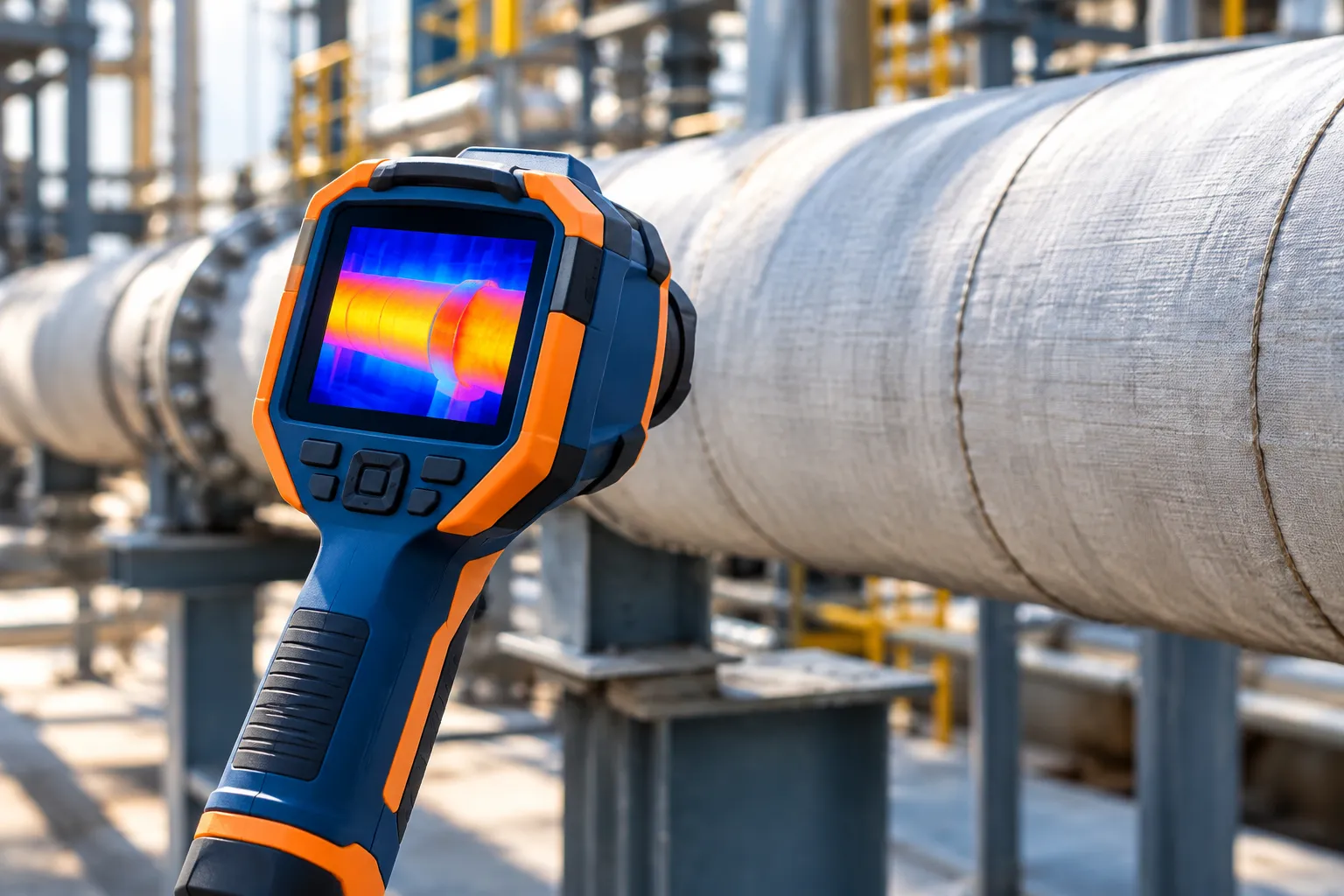

Una termocamera rileva la radiazione infrarossa emessa da una superficie e la rappresenta come immagine termica. A ogni punto dell’immagine corrisponde un valore apparente di temperatura. Lo strumento lo calcola in base ai parametri impostati. I colori aiutano a visualizzare le differenze, ma non sono una diagnosi. La scala cromatica può cambiare da un’immagine all’altra.

La termografia industriale è quindi una tecnica di controllo non distruttivo (CND). Permette di esaminare anche aree ampie senza interrompere per forza il processo. Il risultato dipende dalla presenza di un contrasto termico significativo. Un difetto può restare invisibile se non modifica la temperatura della superficie in modo osservabile. Può anche sfuggire se le condizioni di acquisizione non sono adatte.

È importante distinguere la temperatura reale da quella apparente misurata. L’emissività del materiale, i riflessi da superfici vicine, la distanza, l’angolo di osservazione e le condizioni atmosferiche possono influenzare la lettura. I metalli lucidi, per esempio, possono riflettere la radiazione dell’ambiente. Per questo richiedono particolare attenzione. La termocamera fornisce dati. Il tecnico li interpreta nel contesto dell’impianto.

Quali anomalie si possono individuare

In manutenzione elettrica, una connessione con temperatura diversa da componenti comparabili può richiedere approfondimenti. Il confronto è utile se carichi, configurazione e condizioni di funzionamento sono simili. Una differenza termica, da sola, non dimostra la presenza di un guasto. Può dipendere anche da carichi diversi, ventilazione, riflessi o variazioni del processo.

Su apparecchiature meccaniche e impianti di processo, le immagini possono evidenziare distribuzioni termiche inattese, dispersioni o aree con un comportamento diverso da quello dei componenti circostanti. Nei forni e nei sistemi isolati, la mappatura della superficie può aiutare a localizzare le zone da verificare. Le conclusioni dipendono però dalla geometria, dai materiali e dal regime operativo al momento dell’ispezione.

Il metodo non sostituisce ogni altra prova. Un’anomalia termica può indicare dove concentrare l’attenzione. Per individuare o descrivere una discontinuità, però, possono servire altri controlli non distruttivi. Questi vanno scelti in base al materiale e al componente. La selezione può includere, per esempio, esami ultrasonori o altri metodi CND, secondo le procedure e i requisiti applicabili.

Come pianificare un’ispezione affidabile

Una buona acquisizione comincia dalla domanda tecnica. Occorre stabilire quale componente controllare, quale fenomeno osservare e quale decisione dovrà supportare il risultato. “Cercare punti caldi” è un’indicazione troppo generica. Definire il rischio o il comportamento atteso aiuta a scegliere l’inquadratura, le condizioni di esercizio e i criteri di confronto.

Prima dell’attività è utile raccogliere informazioni su materiali, geometria, carico, ciclo di funzionamento e precedenti anomalie. L’impianto dovrebbe trovarsi in condizioni rappresentative dell’esercizio previsto dalla procedura. Se il carico o il processo cambiano durante l’ispezione, il dato può perdere confrontabilità. Annotare le condizioni evita di interpretare una semplice variazione operativa come un’evoluzione del componente.

Durante le riprese, il tecnico sceglie distanze e angoli adatti alla misura. Controlla la messa a fuoco e imposta i parametri pertinenti. Quando possibile, acquisisce immagini di riferimento e annota la posizione, l’identificazione del componente e le condizioni operative. Un’immagine ravvicinata senza contesto può essere difficile da ritrovare o confrontare nelle campagne successive.

Anche il rapporto è parte del controllo. Dovrebbe descrivere l’obiettivo, l’area esaminata, le condizioni di prova, gli strumenti e i parametri rilevanti, le immagini raccolte e i criteri di valutazione. Le indicazioni vanno formulate in modo proporzionato alle evidenze. Distinguere ciò che è stato osservato da ciò che richiede una verifica aiuta manutenzione e ingegneria a definire il passo successivo.

Per esempio, in un quadro elettrico un punto più caldo può dipendere da un contatto da verificare. Può però dipendere anche da un carico maggiore rispetto agli altri. Il tecnico annota il carico e confronta componenti equivalenti. Se il dato resta significativo, il responsabile può pianificare una verifica mirata. In questo modo l’immagine diventa parte di un percorso, non una diagnosi isolata.

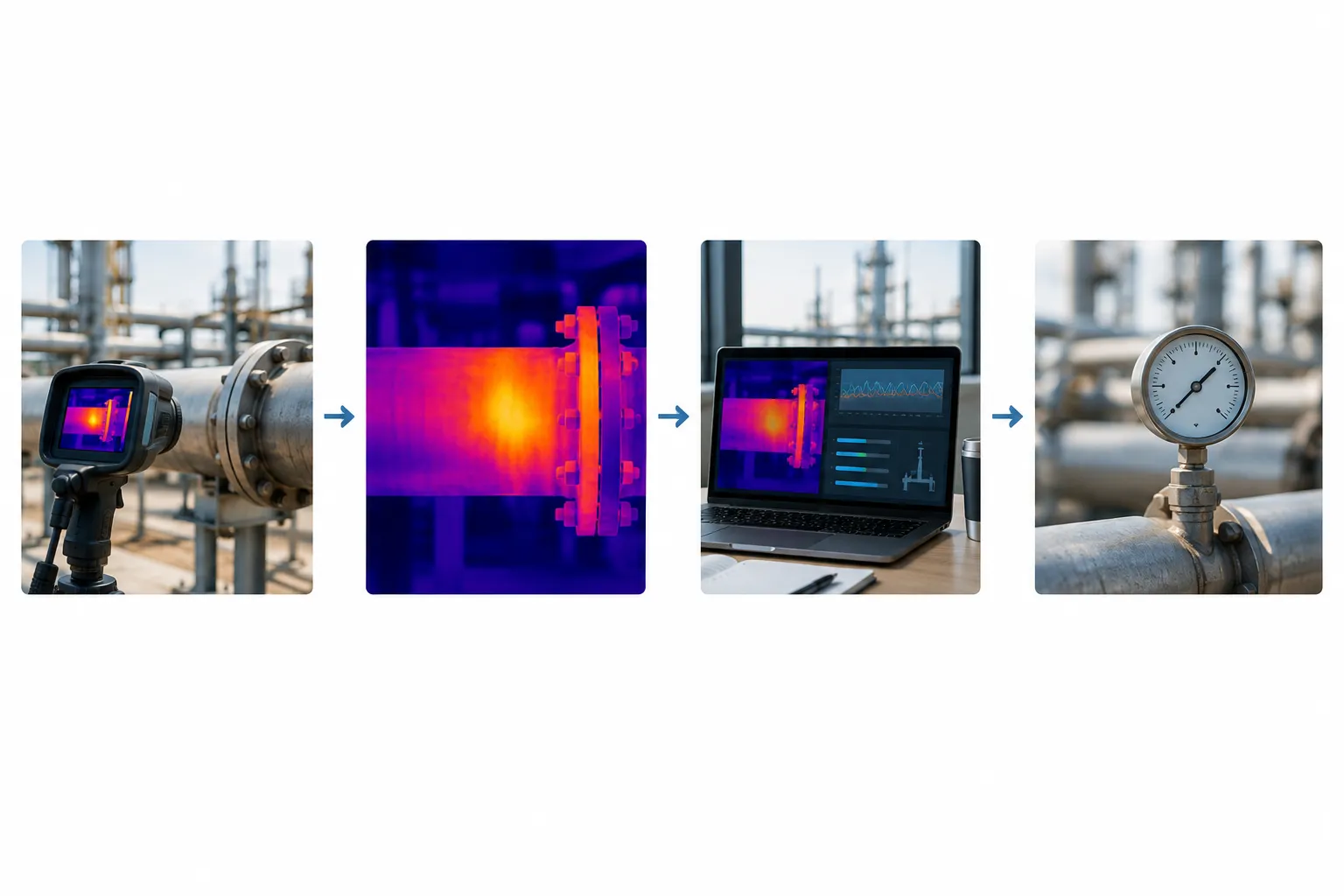

Dall’immagine alla decisione manutentiva

Il passaggio più delicato non è trovare un’area più calda o più fredda. È capire se la differenza è significativa. Un confronto tra fasi diverse ha valore solo se si conoscono i cambiamenti di carico, temperatura ambiente, configurazione e condizioni di acquisizione. Se uno di questi elementi varia, il confronto diretto può portare a conclusioni fuorvianti.

Un errore ricorrente nelle campagne industriali è conservare l’immagine senza i dati che la rendono interpretabile. Servono l’identificazione del punto, lo stato operativo e le impostazioni utilizzate. In una visita successiva, il team può non sapere se il componente è stato ripreso dalla stessa distanza o sotto un carico simile. Per questo, quando definiamo un piano di ispezione, consideriamo anche come rendere ripetibile la raccolta. Non conta soltanto quale termocamera utilizzare.

La valutazione può portare a un controllo di conferma, a un monitoraggio programmato o a un approfondimento con una tecnica diversa. La scelta spetta ai responsabili tecnici. Dipende dalla criticità dell’asset, dalle procedure aziendali e dai criteri applicabili. La termografia industriale sostiene la decisione, ma non stabilisce automaticamente priorità o interventi.

Ispezioni termografiche con drone: opportunità e limiti

Le ispezioni termografiche con drone permettono di acquisire immagini su superfici estese o difficili da raggiungere da terra. Possono essere utili su coperture, facciate, strutture e alcune aree di impianto, se la configurazione consente una vista adeguata e le condizioni operative lo permettono. La termocamera installata sul velivolo resta soggetta agli stessi principi di misura di uno strumento utilizzato da terra.

La pianificazione deve considerare la distanza dalla superficie, l’angolo di ripresa, la stabilità dell’immagine, le condizioni meteorologiche e i possibili riflessi. Anche l’accesso allo stabilimento, le interferenze con le attività e le regole di sicurezza del sito incidono sulla fattibilità. Il drone non rende automaticamente misurabile una superficie. Ostacoli, geometrie complesse e risoluzione disponibile possono limitare il dettaglio utile.

Le ispezioni con drone sono quindi una modalità di acquisizione da valutare rispetto all’obiettivo. Non sostituiscono in modo universale i controlli da terra. Prima dell’intervento conviene chiarire quali aree saranno riprese, come saranno identificate e quale livello di dettaglio è necessario. Per un quadro più ampio delle competenze e dei servizi CND, è possibile consultare il sito di IST NDT.

Integrare il metodo nel programma di manutenzione

La frequenza delle verifiche dovrebbe riflettere la criticità, le condizioni di esercizio, la storia dei componenti e le procedure del sito. Una campagna iniziale può aiutare a definire dei riferimenti. Il confronto nel tempo è utile solo se acquisizioni e criteri restano abbastanza coerenti. Registrare le variazioni operative permette di distinguere un cambiamento del processo da un’evoluzione dell’anomalia.

Quando l’indagine segue una procedura formalizzata, occorre verificare che metodo, personale e criteri siano compatibili con lo scopo dell’esame e con i requisiti del cliente o del settore. La norma ISO 18434-1 riguarda il monitoraggio e la diagnostica delle macchine mediante termografia. Il suo campo di applicazione va letto insieme alle procedure adottate e alle specifiche esigenze dell’impianto.

La termografia industriale offre indicazioni più solide quando si inserisce in un percorso. Servono un obiettivo definito, condizioni registrate, un’acquisizione ripetibile, un’interpretazione competente e una verifica proporzionata. Per valutare quale approccio sia adatto a un impianto, IST NDT può essere contattata attraverso i propri canali. Il confronto tecnico preliminare aiuta a chiarire i componenti, i vincoli operativi e il metodo di controllo da considerare.
