Ispezioni con drone per impianti e infrastrutture industriali

Le ispezioni con drone permettono di osservare impianti, strutture e aree difficili da raggiungere. Quando le condizioni lo consentono, riducono l’esposizione del personale e la necessità di fermare l’operatività. Il drone, però, non è il risultato dell’ispezione. È uno strumento di acquisizione. Deve quindi essere inserito in una procedura tecnica, con obiettivi, sensori, criteri di sicurezza e competenze adeguate.

Perché utilizzare le ispezioni con drone negli impianti industriali

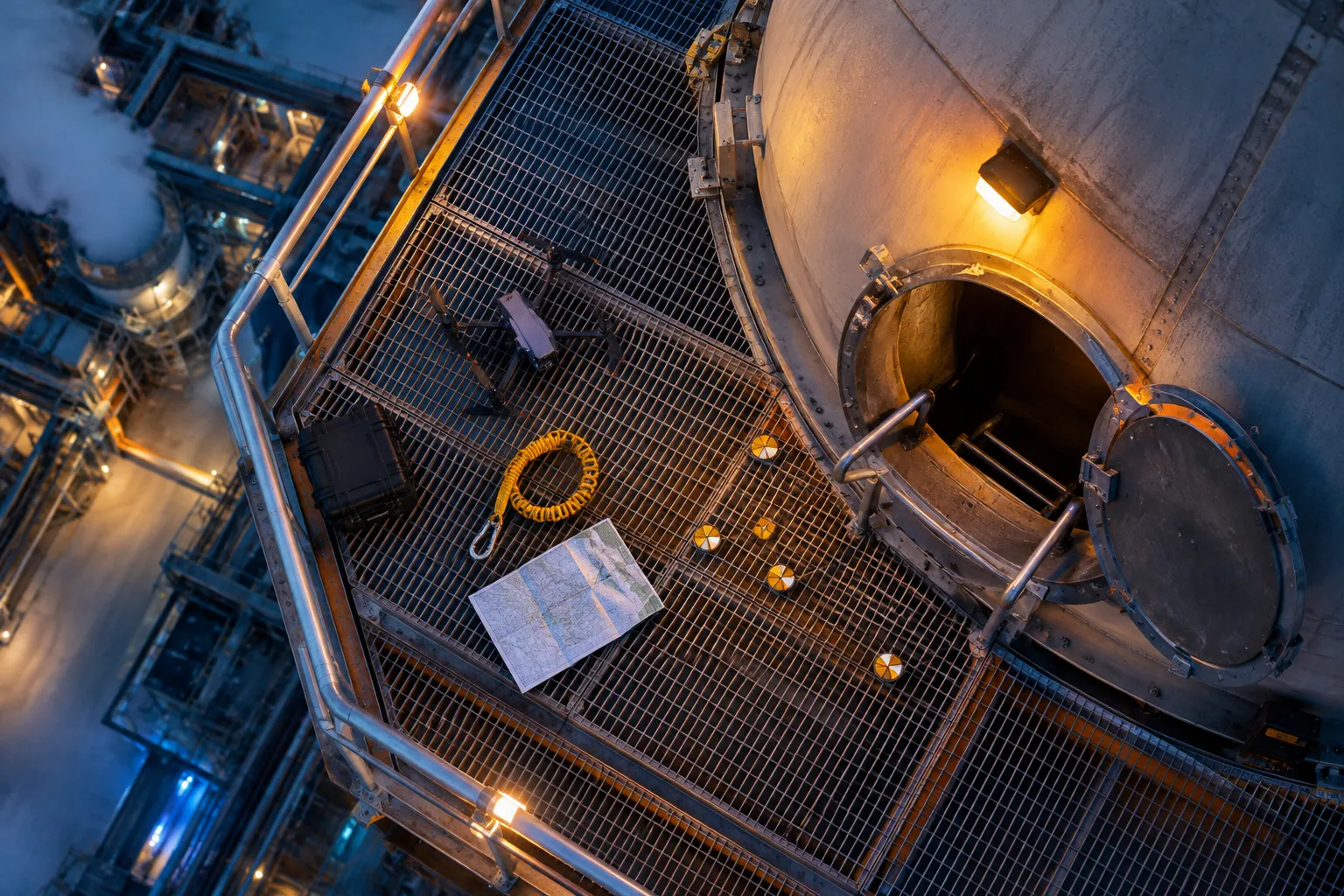

In un impianto industriale, molte superfici non sono facili da raggiungere. Pensiamo a coperture, camini, torri, strutture reticolari, serbatoi, pipe rack, ponti, viadotti o porzioni di linea sopra aree operative. L’accesso tradizionale può richiedere ponteggi, piattaforme, funi, isolamento dell’area o fermate programmate.

Le ispezioni con drone consentono di acquisire immagini ravvicinate e georeferenziate. In questo modo non è sempre necessario portare subito un operatore nella posizione da osservare. Il primo esame visivo può quindi essere più rapido. Il vantaggio concreto dipende dalla configurazione dell’asset, dalla visibilità, dagli ostacoli e dalle regole del sito.

Il drone è utile quando occorre documentare lo stato apparente di una struttura o confrontare immagini nel tempo. Può anche individuare zone che richiedono un controllo più approfondito. Supporta la manutenzione programmata, la verifica dopo un evento anomalo e la preparazione di un controllo CND più mirato.

La riduzione dell’esposizione al rischio non significa che il volo sia privo di pericoli. Restano possibili interferenze, perdita del segnale, maltempo, ostacoli, traffico di mezzi e attività simultanee. Per questo il volo deve essere pianificato insieme alle procedure di sicurezza industriale.

Per valutare l’integrità degli asset, le immagini raccolte devono essere confrontate con la storia manutentiva e le condizioni di esercizio. Vanno considerati anche gli eventuali controlli precedenti. Il risultato ha valore quando entra in un processo di ispezione documentato. Non è solo una raccolta di fotografie.

Applicazioni delle ispezioni con drone su strutture e apparecchiature

Le applicazioni cambiano in base al tipo di asset e alla domanda tecnica. Su una copertura industriale, per esempio, si possono cercare deformazioni visibili, danneggiamenti, distacchi o accumuli. Su una struttura metallica, invece, l’attenzione può concentrarsi su corrosione, rivestimenti, giunzioni e componenti difficili da osservare dal piano di calpestio.

Nel comparto chimico-petrolchimico e Oil & Gas, il drone può supportare l’esame visivo di camini, torri, serbatoi, pipe rack e aree sopraelevate. Le immagini aiutano a localizzare le anomalie e a definire la priorità degli interventi. Non stabiliscono da sole la profondità di una discontinuità o l’idoneità all’esercizio dell’apparecchiatura.

Nelle infrastrutture civili e nelle costruzioni, l’acquisizione può riguardare facciate, ponti, viadotti, piloni, coperture e opere difficili da raggiungere. La fotogrammetria permette, in alcuni casi, di creare modelli tridimensionali e ortofoto. Questi prodotti devono essere verificati in base alla precisione richiesta e alle condizioni di acquisizione.

Un altro impiego riguarda le emergenze. Dopo un evento meteorologico, un incendio o un’anomalia di processo, una ricognizione aerea può offrire una prima rappresentazione delle aree interessate. La ricognizione non sostituisce la valutazione di sicurezza necessaria prima di autorizzare l’accesso del personale.

Le ispezioni con drone possono anche aiutare a pianificare altre tecniche. Una sequenza video può indicare dove predisporre un accesso, quale tratto sottoporre a esame ultrasonoro o quali componenti richiedano una verifica ravvicinata. L’attività successiva viene così preparata sulla base di evidenze già raccolte.

Sensori, dati e ruolo della termografia industriale

La qualità del risultato dipende soprattutto dal rapporto tra obiettivo e sensore. Non dipende solo dalla risoluzione della videocamera. Una camera ottica ad alta definizione documenta bene gli aspetti visivi. Un sensore termico mostra le differenze di temperatura. Un sistema fotogrammetrico aiuta a ricostruire la geometria. Ogni tecnologia produce dati diversi e ha limiti specifici.

Le ispezioni termografiche con drone richiedono attenzione alle condizioni di misura. La superficie deve avere un comportamento termico interpretabile. Il sensore deve inoltre operare a una distanza adeguata. Riflessi, vento, umidità, irraggiamento solare, emissività dei materiali e variazioni del carico possono alterare l’immagine termica.

La termografia industriale è quindi uno strumento di indagine. Non offre una conclusione automatica. Un punto caldo può dipendere da un’anomalia, ma anche da una riflessione, da una diversa finitura superficiale o da una condizione transitoria. L’interpretazione deve considerare il componente, il processo e i parametri registrati durante l’acquisizione.

Anche la distanza dal bersaglio è importante. Un’immagine che sembra dettagliata può non mostrare una piccola discontinuità. Il problema è più frequente se la superficie è curva, sporca o in parte schermata. È quindi opportuno definire prima la distanza operativa, l’angolo di ripresa e il livello di dettaglio necessario.

I dati utili non sono solo immagini singole. Una documentazione tecnica efficace comprende riferimenti spaziali, identificazione dell’area, data e condizioni dell’acquisizione. Deve includere anche sequenze coerenti e collegamenti con disegni o mappe dell’asset. La ripetibilità del rilievo rende più affidabili i confronti tra campagne successive.

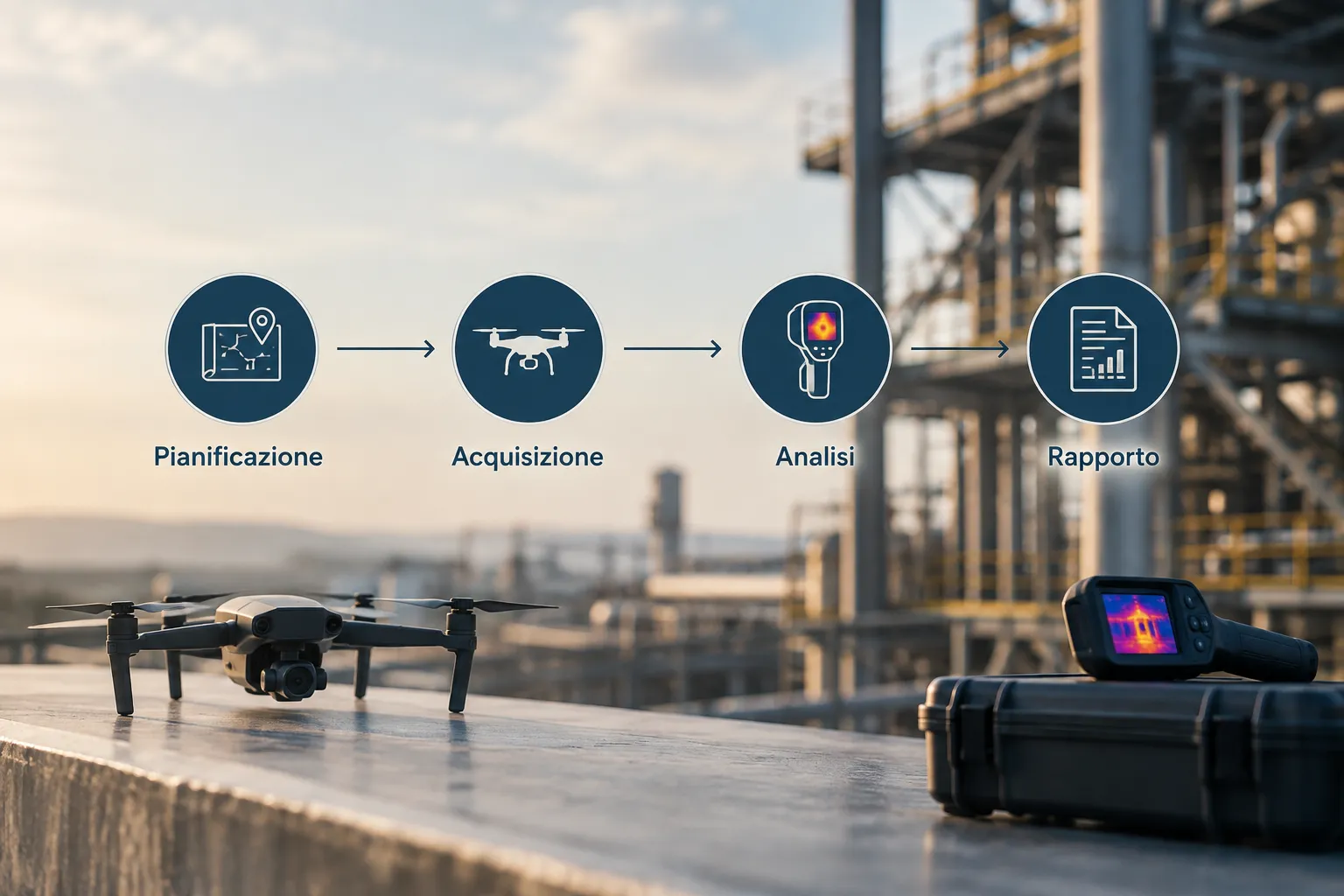

Come si pianifica un’attività professionale

La pianificazione parte dalla domanda tecnica. “Fotografare l’impianto” è un obiettivo troppo generico. Occorre stabilire se si vuole verificare lo stato di un rivestimento, localizzare corrosione visibile, controllare elementi strutturali, acquisire dati termici o preparare un accesso per un esame successivo.

Il secondo passaggio riguarda l’asset e il contesto. Vanno raccolte informazioni su geometria, materiali, altezza, ostacoli, linee elettriche, apparecchiature in funzione, aree classificate, traffico interno e possibili interferenze. In un ambiente industriale, il piano di volo deve rispettare le procedure del sito e tenere conto delle attività presenti.

Prima dell’acquisizione si definiscono traiettorie, punti di osservazione, distanza minima, sensori e criteri per interrompere il volo. Le condizioni meteorologiche devono essere compatibili con il mezzo e con il sensore. Può servire un piano alternativo se vento, pioggia o scarsa visibilità impediscono di ottenere dati utili.

Durante il volo, l’operatore deve mantenere il controllo della missione e registrare le condizioni rilevanti. Le immagini devono essere abbastanza sovrapposte e stabili da consentire la lettura tecnica prevista. Se l’obiettivo è confrontare due campagne, è utile conservare impostazioni e punti di osservazione simili.

Dopo l’acquisizione si procede alla selezione, all’archiviazione e all’analisi. Le anomalie vengono localizzate rispetto all’asset e descritte con un linguaggio coerente. Quando il dato suggerisce un possibile difetto, il rapporto deve indicare il livello di evidenza disponibile. Deve anche segnalare l’eventuale necessità di un controllo integrativo.

Un errore ricorrente nelle ispezioni industriali è confondere una buona immagine con una buona evidenza tecnica. Una fotografia nitida, ma priva di scala, posizione e condizioni operative, può essere difficile da usare in manutenzione. La tracciabilità deve essere progettata prima del volo. Non va ricostruita a posteriori.

Limiti, sicurezza e integrazione con i CND

Le ispezioni con drone non rilevano ogni tipo di difetto. Una camera ottica osserva la superficie accessibile dalla traiettoria. Non misura in automatico spessori, profondità di cricche o proprietà meccaniche. Una termocamera mostra differenze termiche, ma non identifica da sola la causa dell’anomalia.

Quando il rilievo evidenzia una zona sospetta, possono servire metodi CND convenzionali o avanzati. L’esame ultrasonoro, la radiografia digitale, la termografia, le emissioni acustiche o altre tecniche vanno scelti in base al materiale, alla geometria e al difetto ricercato. Il drone migliora la localizzazione e la preparazione, ma non sostituisce il giudizio tecnico.

La sicurezza comprende anche la gestione dello spazio aereo e delle persone a terra. Proprietà privata e libertà di volo non coincidono. Le regole dipendono dallo scenario operativo, dall’area, dal peso del mezzo, dalla modalità di volo e dalle condizioni specifiche. È opportuno consultare le indicazioni dell’Ente Nazionale per l’Aviazione Civile e applicare le procedure del sito industriale.

Per le attività in impianti complessi, la competenza richiesta non riguarda solo la conduzione del drone. Servono capacità di lettura dell’asset, conoscenza dei rischi industriali, gestione dei dati e comprensione dei limiti del metodo. Quando il controllo ha finalità ispettive, il personale deve possedere qualifiche coerenti con il ruolo e con la procedura adottata.

L’integrazione con un programma di integrità degli asset è il punto più importante. Il dato raccolto deve arrivare alle persone che decidono manutenzione, fermate, ulteriori verifiche e priorità operative. Un rapporto chiaro, con immagini pertinenti e riferimenti spaziali, facilita il confronto tra produzione, manutenzione, ingegneria e qualità.

Come valutare un servizio di ispezione con drone

La scelta del fornitore non dovrebbe basarsi solo sul tipo di drone. È più utile verificare come vengono definiti gli obiettivi, quali sensori sono disponibili, come vengono gestite sicurezza e autorizzazioni e quale formato avrà il rapporto finale.

Sono importanti anche l’esperienza in ambienti industriali, la capacità di operare in contesti complessi e l’integrazione con altri controlli non distruttivi. Un operatore abituato a riprese civili può non avere la stessa esperienza nella lettura di apparecchiature, strutture e vincoli di un impianto di processo.

IST NDT opera nel campo dei controlli non distruttivi e delle ispezioni industriali. Le attività riguardano impianti, linee, apparecchiature e infrastrutture. La presenza di competenze CND convenzionali e avanzate consente di usare il drone come parte di una valutazione più ampia dell’asset, quando il caso lo richiede.

Nella richiesta tecnica è utile fornire almeno l’identificazione dell’asset, l’obiettivo del controllo, le aree da osservare, le condizioni di esercizio, i vincoli di accesso e la documentazione disponibile. Queste informazioni aiutano a capire se il drone sia il metodo appropriato. In alcuni casi può essere necessario affiancarlo ad altre tecniche.

Per approfondire l’approccio di IST NDT ai controlli e alle ispezioni, è possibile consultare il sito ufficiale di IST NDT e richiedere un confronto tecnico preliminare. La qualità della decisione dipende dalla chiarezza della domanda iniziale e dalla capacità di trasformare i dati raccolti in indicazioni operative tracciabili.
