Controlli saldature: metodi e difetti da individuare

I controlli saldature permettono di verificare l’integrità di un giunto senza alterare, nella maggior parte dei casi, il componente esaminato. La scelta del metodo non è però automatica. Dipende dal materiale, dalla geometria, dallo spessore, dall’accessibilità e dal difetto che si intende ricercare. Un piano efficace collega sempre tecnica, rischio e fase operativa.

Perché i controlli saldature richiedono una scelta tecnica

Una saldatura può presentare discontinuità superficiali o interne. Alcune derivano dai parametri di processo. Altre dipendono dalla preparazione dei lembi, dalla contaminazione, dal ritiro termico o da condizioni di esercizio successive. Non tutti i difetti rispondono allo stesso modo a un controllo.

L’esame visivo può evidenziare irregolarità del profilo, incisioni marginali, porosità aperte, mancanza di continuità o dimensioni non conformi. Non può però fornire, da solo, una valutazione completa delle discontinuità interne. Un controllo a ultrasuoni può esplorare il volume del giunto. I liquidi penetranti sono invece adatti a discontinuità affioranti su superfici non porose.

Per questo il piano di ispezione deve partire dalla domanda corretta: quale difetto è plausibile in quel giunto e quale conseguenza avrebbe sull’asset? La risposta orienta la combinazione di metodi, l’estensione dell’esame, i criteri di accettabilità e la documentazione necessaria.

La norma di riferimento per la qualificazione del personale CND è la UNI EN ISO 9712. La procedura applicabile al giunto deve essere definita in rapporto a progetto, codice costruttivo, specifica del cliente e settore industriale. La qualifica dell’operatore è importante, ma non sostituisce una procedura coerente con il caso concreto.

Difetti delle saldature: cosa si cerca davvero

Il termine “difetto” viene spesso usato in modo generico. In ambito tecnico è più utile distinguere la natura della discontinuità e la sua posizione. Una porosità isolata non pone necessariamente lo stesso problema di una mancanza di fusione continua. Anche la dimensione deve essere valutata insieme a posizione, orientamento, sollecitazione e funzione del componente.

Tra le discontinuità più ricorrenti rientrano cricche, mancanza di fusione, mancanza di penetrazione, inclusioni, porosità, sovrametallo irregolare e incisioni ai margini. Le cricche meritano particolare attenzione perché possono propagarsi sotto carico o in presenza di cicli termici. La loro rilevazione richiede una tecnica sensibile alla superficie o all’orientamento della discontinuità.

La posizione del difetto cambia il metodo più indicato. Una discontinuità aperta sulla superficie può essere ricercata con PT o MT, in funzione delle proprietà magnetiche del materiale. Un’indicazione interna, invece, può richiedere UT, PAUT, TOFD o RT. La scelta deve tenere conto anche dell’accesso disponibile sui due lati del giunto.

Un errore osservato con frequenza nei progetti industriali consiste nel selezionare il metodo dopo l’avvio dell’attività. In quel momento il giunto può essere già rivestito, coibentato o difficilmente raggiungibile. La pianificazione anticipata consente di predisporre accessi, pulizia, rimozione locale dei rivestimenti e misure di sicurezza. In questo modo l’ispezione non diventa un’attività d’emergenza.

Metodi CND applicabili ai giunti saldati

I controlli saldature comprendono tecniche con principi fisici e capacità differenti. Il metodo va quindi associato al componente, non scelto soltanto perché già utilizzato in precedenza.

L’esame visivo (VT) costituisce spesso il primo livello. Può essere eseguito direttamente oppure con strumenti ottici e sistemi di misura. Verifica geometria, finitura, continuità apparente e condizioni della superficie. È rapido e non invasivo. La sua efficacia dipende però dalla preparazione della superficie, dall’illuminazione, dall’accessibilità e dall’esperienza dell’ispettore.

I liquidi penetranti (PT) evidenziano discontinuità aperte sulla superficie. Sono indicati per materiali non porosi. Richiedono pulizia, applicazione del penetrante, tempo di posa, rimozione controllata e interpretazione delle indicazioni. Le particelle magnetiche (MT) svolgono una funzione analoga sui materiali ferromagnetici. Sono sensibili ai difetti superficiali e a quelli subsuperficiali vicini alla superficie.

Gli ultrasuoni controlli non distruttivi rappresentano una famiglia ampia. Il controllo UT convenzionale utilizza onde elastiche per analizzare il volume del materiale. PAUT impiega una schiera di elementi per orientare e focalizzare il fascio. TOFD si basa invece sulla diffrazione generata dalle estremità di una discontinuità. Queste tecniche possono offrire informazioni sulla posizione e sulla dimensione indicativa del difetto. Richiedono però configurazioni, tarature e interpretazioni adeguate.

La radiografia, oggi anche digitale, produce un’immagine della variazione di attenuazione della radiazione attraverso il componente. Può essere efficace per porosità e inclusioni volumetriche. Comporta però vincoli di sicurezza radiologica, accessibilità e gestione dell’area. Non è sempre la soluzione più pratica per difetti planari orientati in modo sfavorevole.

In applicazioni specifiche possono essere valutate tecniche avanzate, come EMAT, termografia o sistemi automatizzati. La scelta deve essere sostenuta da una procedura qualificata e da personale competente. Il risultato non è soltanto un’immagine o un’indicazione. È un dato tecnico che deve poter essere correlato a posizione, dimensione, criterio di accettabilità e decisione successiva.

Come progettare i controlli saldature in opera

I controlli saldature in opera presentano condizioni diverse rispetto a quelli eseguiti in officina. Il componente può essere collegato ad altre linee, trovarsi in quota, avere accesso limitato o contenere residui di processo. Prima dell’attività occorre quindi definire un piano operativo. Il piano deve includere sicurezza, isolamento, pulizia, accessi e gestione della continuità dell’impianto.

Il primo passaggio consiste nel raccogliere i dati del giunto: materiale, spessore, processo di saldatura, posizione, eventuali riparazioni, trattamento termico e condizioni di esercizio. Vanno inoltre verificati disegni, weld map, rapporti precedenti e requisiti del codice applicabile. Senza queste informazioni, anche un controllo tecnicamente corretto può risultare difficile da interpretare.

Successivamente si valuta l’accessibilità. Per alcune tecniche è sufficiente raggiungere una superficie. Per altre servono spazio di manovra, preparazione locale o accesso da lati contrapposti. Nei controlli su tubazioni e apparecchiature, la presenza di coibentazione, vernici, corrosione o geometrie complesse può influire sulla qualità del segnale e sulla ripetibilità della misura.

La preparazione della superficie non è un dettaglio amministrativo. Sporco, scaglie, rivestimenti e irregolarità possono mascherare indicazioni o generare falsi segnali. La procedura deve stabilire il livello di pulizia, le condizioni ambientali, la temperatura ammissibile e le modalità di ripristino della protezione dopo il controllo.

Infine, il rapporto deve rendere tracciabile l’attività. Un documento utile indica identificazione del giunto, tecnica impiegata, apparecchiatura, taratura, personale, condizioni di prova, indicazioni rilevate e valutazione rispetto ai criteri applicabili. Per un responsabile dell’integrità, questa tracciabilità vale anche in occasione di successive campagne ispettive.

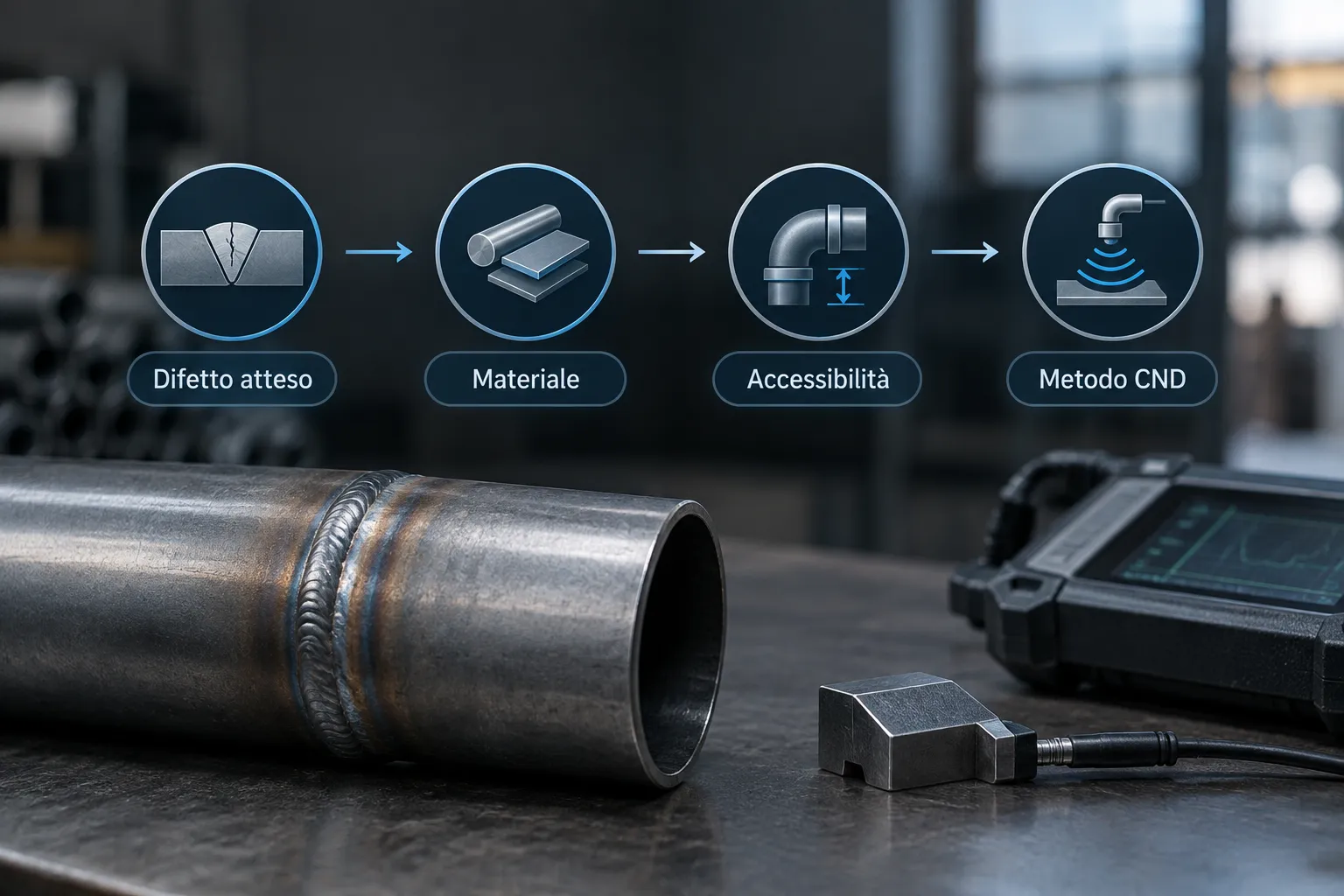

Come scegliere il metodo più adeguato

La selezione non dovrebbe basarsi su una graduatoria astratta tra tecniche. Un metodo è adeguato quando risponde all’obiettivo dell’ispezione con un livello di affidabilità compatibile con rischio, geometria e requisiti del progetto.

Il materiale è il primo filtro. MT richiede proprietà ferromagnetiche. PT richiede una superficie accessibile e non porosa. UT dipende dalla propagazione delle onde e dalla geometria. RT richiede una gestione specifica della sicurezza radiologica. Anche la finitura superficiale e lo stato del rivestimento possono escludere o rendere più complessa una tecnica.

Il secondo filtro è il difetto atteso. Per discontinuità superficiali possono essere indicati VT, PT o MT. Per difetti volumetrici la radiografia può fornire informazioni utili. Per discontinuità planari interne, soprattutto quando l’orientamento è noto o ipotizzabile, UT, PAUT o TOFD possono offrire una risposta più mirata. Nessuna tecnica rileva ogni difetto con la stessa efficacia.

Il terzo filtro è operativo. In un’area produttiva, tempi di fermata, accessi, vincoli ambientali e interferenze con altre attività possono incidere sulla scelta. Quando non è possibile interrompere il servizio, bisogna verificare con attenzione quali controlli siano compatibili con le condizioni di esercizio e con le procedure di sicurezza del sito.

L’esperienza maturata nelle ispezioni industriali mostra un ulteriore punto critico: il committente spesso chiede “un controllo completo” senza definire cosa debba essere dimostrato. Prima di programmare l’intervento è più utile chiarire se l’obiettivo sia accettare una nuova saldatura, valutare una riparazione, cercare una cricca, stimare un’estensione di danno o costruire una baseline per il monitoraggio futuro.

Controlli in produzione, manutenzione e integrità degli asset

Durante la costruzione, i controlli verificano che i giunti rispettino requisiti di progetto e fabbricazione. In questa fase l’accessibilità è spesso migliore, ma il numero di saldature può essere elevato. La pianificazione deve garantire identificazione, priorità, campionamento o estensione prevista e gestione delle eventuali riparazioni.

In manutenzione, il contesto cambia. Il componente ha una storia operativa e può presentare corrosione, fatica, erosione o modifiche precedenti. I controlli saldature devono essere letti insieme a dati di esercizio, anomalie, precedenti rapporti e meccanismi di danneggiamento plausibili. Un’indicazione isolata non può essere interpretata senza il contesto tecnico.

Per le infrastrutture e gli impianti complessi può essere utile combinare metodi diversi. Un esame visivo può delimitare l’area. PT o MT può verificare la superficie, mentre UT o radiografia può esaminare il volume. In altri casi, PAUT e TOFD possono supportare una caratterizzazione più dettagliata, sempre secondo una procedura definita e criteri di valutazione applicabili.

I controlli distruttivi saldature mantengono invece un ruolo specifico nella qualificazione di procedure, materiali o giunti rappresentativi. Prove di trazione, piegamento, frattura o esami metallografici possono fornire informazioni che un CND non può restituire. Non sono quindi metodi alternativi in senso assoluto. Appartengono a momenti e obiettivi diversi del sistema qualità.

Per un’azienda industriale, il valore dell’ispezione emerge quando il risultato entra nel processo decisionale. Il rapporto deve aiutare a stabilire se accettare, riparare, monitorare o approfondire. IST NDT supporta attività di CND convenzionali e avanzati, ispezioni industriali e valutazioni su asset operativi, con personale qualificato e metodi selezionati in funzione dello scenario.

Prima di richiedere un’attività, è utile condividere almeno dati del componente, disegni o weld map, materiale e spessore, accessibilità, fase del lavoro, difetti attesi e riferimento tecnico applicabile. Queste informazioni consentono al team di proporre una configurazione di controllo coerente e di definire in anticipo eventuali vincoli di sicurezza o continuità operativa. Per approfondire i servizi disponibili è possibile consultare il sito di IST NDT.
