Controlli non distruttivi: metodi, vantaggi e applicazioni

I controlli non distruttivi consentono di esaminare materiali, saldature, apparecchiature e infrastrutture senza danneggiarli. La scelta del metodo non dipende soltanto dal difetto da cercare. Contano anche il materiale, la geometria, l’accessibilità, le condizioni operative e gli obiettivi dell’ispezione. Una strategia corretta produce dati utili. Permette di decidere se un asset può continuare a operare, se richiede manutenzione o se deve essere sottoposto a ulteriori verifiche.

Cosa sono i controlli non distruttivi e a cosa servono

Quando si chiede cosa sono i controlli non distruttivi, la definizione più utile parte dalla loro funzione. Si tratta di esami fisici e tecnologici. Rilevano discontinuità, variazioni o anomalie in un componente senza alterarne in modo significativo l’integrità. Il controllo può riguardare una saldatura, una tubazione, un serbatoio, uno scambiatore, una struttura metallica o un’infrastruttura civile.

L’obiettivo non è soltanto trovare una cricca. Un programma CND può contribuire a verificare la qualità di una fabbricazione. Può anche controllare una riparazione, seguire l’evoluzione di un’indicazione o supportare una valutazione di integrità. Il risultato deve quindi essere letto insieme al contesto progettuale, alla storia dell’asset e ai criteri di accettazione applicabili.

I controlli non distruttivi sui materiali permettono di indagare difetti superficiali, subsuperficiali o interni. Nessun metodo, però, rileva ogni possibile discontinuità con la stessa efficacia. Per questo l’ispezione richiede una preparazione tecnica. Occorre definire l’area, analizzare i rischi, scegliere la tecnica, qualificare gli operatori e interpretare correttamente i dati.

I principali metodi CND e il loro campo di applicazione

Le tecniche convenzionali costituiscono spesso il primo livello di una campagna di ispezione. L’esame visivo può evidenziare corrosione, deformazioni, usura, disallineamenti o anomalie della superficie. I liquidi penetranti sono indicati per discontinuità aperte in superficie su materiali non porosi. La magnetoscopia è utilizzata su materiali ferromagnetici. Permette di individuare difetti superficiali e prossimi alla superficie.

Gli ultrasuoni consentono di esaminare il volume del materiale attraverso la propagazione di onde sonore ad alta frequenza. Sono impiegati, per esempio, per controllare spessori, saldature e possibili discontinuità interne. La radiografia genera invece un’immagine della variazione di attenuazione della radiazione attraverso il componente. Richiede una pianificazione rigorosa, soprattutto per la gestione della sicurezza radiologica e delle aree interessate.

Le correnti indotte, o Eddy Current Testing, sono adatte a materiali conduttivi. Permettono di rilevare variazioni legate a cricche, corrosione o discontinuità superficiali. La termografia industriale osserva la distribuzione delle temperature. Può mettere in evidenza anomalie in apparecchiature elettriche, isolamento, refrattari e sistemi in esercizio.

I metodi avanzati ampliano le possibilità di acquisizione e interpretazione. PAUT utilizza fasci ultrasonori orientabili elettronicamente. TOFD sfrutta la diffrazione delle onde alle estremità di una discontinuità. EMAT consente l’accoppiamento elettromagnetico-acustico senza il contatto tradizionale con il componente. IRIS è impiegato per l’ispezione interna di tubi. LRUT/GWT permette di esaminare lunghi tratti di tubazione da una posizione limitata. MFL è applicato soprattutto alla ricerca di perdite di metallo in componenti ferromagnetici.

La tabella seguente riassume alcune differenze operative tra tecniche frequentemente considerate in fase di pianificazione.

Il metodo più sofisticato non è automaticamente quello più adatto. La scelta deve riflettere il meccanismo di danneggiamento atteso e il livello di affidabilità richiesto dal piano di ispezione.

Come scegliere il metodo più adatto

La selezione dei controlli non distruttivi dovrebbe iniziare dalla domanda tecnica, non dall’elenco delle apparecchiature disponibili. Prima di definire la procedura occorre chiarire quale fenomeno si vuole individuare: perdita di spessore, criccatura, mancanza di fusione, porosità, corrosione localizzata, delaminazione o variazione termica.

Il secondo elemento è il materiale. Acciaio al carbonio, acciaio inossidabile, leghe non ferromagnetiche, compositi e rivestimenti reagiscono in modo diverso ai campi magnetici, agli ultrasuoni e alla radiazione. Anche la temperatura e la finitura superficiale possono condizionare sensibilità e affidabilità del controllo.

La geometria ha un peso altrettanto importante. Un giunto accessibile da entrambi i lati può essere esaminato con tecniche diverse rispetto a una tubazione interrata, a un componente coibentato o a una linea con accesso limitato. In alcuni casi, l’impiego di droni può raccogliere dati visivi preliminari in aree difficili da raggiungere. Può inoltre ridurre l’esposizione del personale, senza sostituire automaticamente gli esami CND necessari.

Anche la continuità operativa entra nella decisione. Un’ispezione durante il servizio può richiedere tecniche, sensori e procedure compatibili con temperatura, pressione, vibrazioni o presenza di fluidi. Quando l’asset deve essere fermato, la pianificazione può integrare più esami nella stessa finestra di manutenzione.

Un errore ricorrente osservato nelle attività di campo consiste nel scegliere il metodo dopo aver già definito tempi e attrezzature. Questo approccio può lasciare scoperti alcuni meccanismi di danneggiamento. È più efficace partire da una matrice. La matrice deve collegare componente, difetto atteso, accessibilità, tecnica possibile e criterio di valutazione. Solo dopo si definiscono risorse, durata e sequenza operativa.

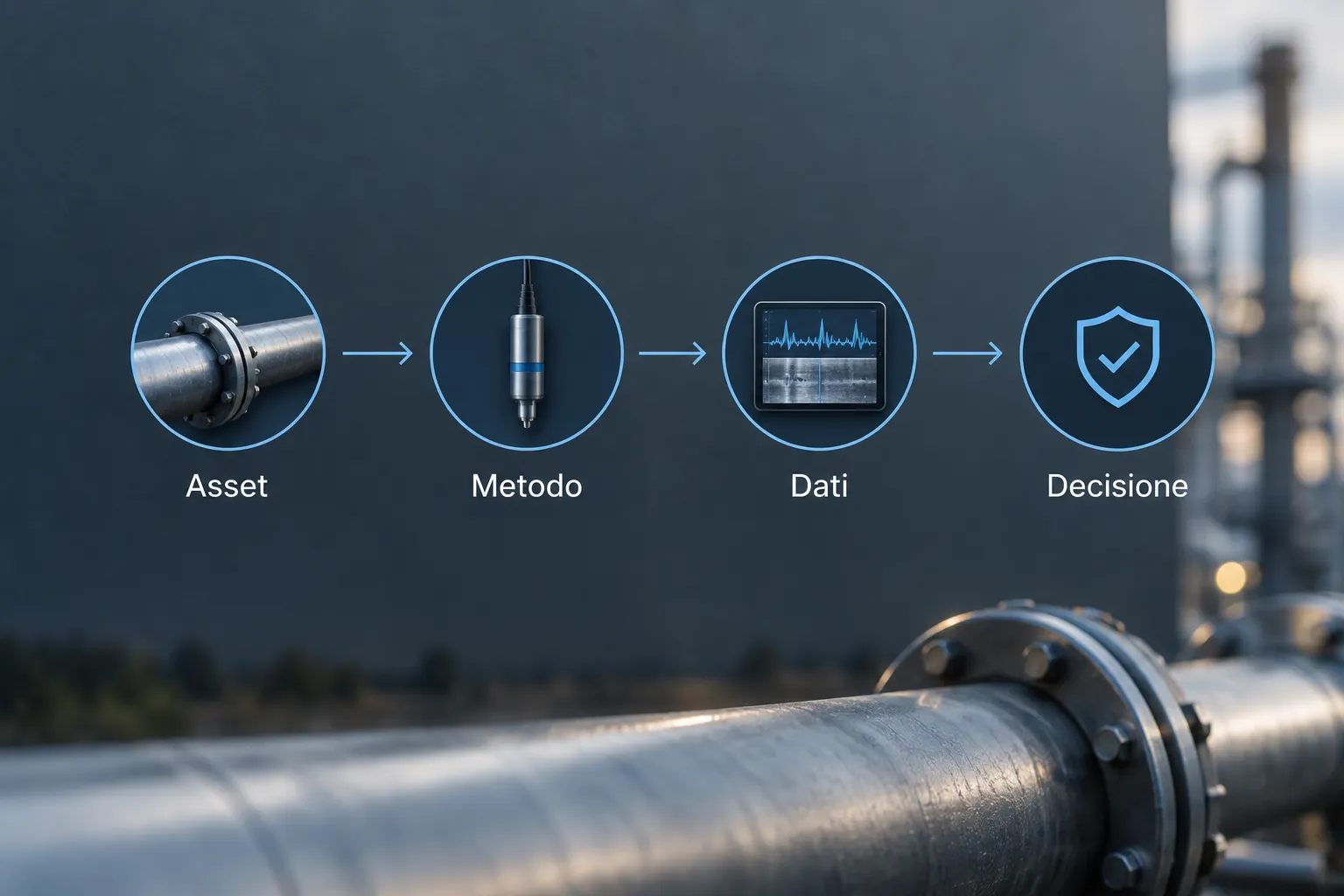

Dalla prova al risultato: dati, interpretazione e decisioni

Un rapporto CND ha valore quando consente a chi gestisce l’asset di prendere una decisione documentata. Per questo non basta indicare che il controllo è stato eseguito. La documentazione dovrebbe rendere tracciabili almeno il componente, l’area esaminata, la procedura, la strumentazione, le condizioni di prova, il personale coinvolto, le indicazioni rilevate e i criteri utilizzati per la valutazione.

La qualità del dato dipende dalla catena completa. Una preparazione superficiale non adeguata può ridurre la sensibilità. Una scansione incompleta può lasciare zone non coperte. Una registrazione priva di riferimenti geometrici può rendere difficile ritrovare l’indicazione durante un’ispezione successiva. La ripetibilità, quindi, non è un dettaglio amministrativo. È una condizione per confrontare risultati nel tempo.

Nel caso delle saldature, l’interpretazione deve distinguere tra indicazione e difetto. Un’indicazione è una risposta dello strumento o una rilevazione osservata. La sua accettabilità dipende da dimensione, posizione, orientamento, tipologia e codice applicabile. La valutazione non dovrebbe trasformare automaticamente ogni segnale in una non conformità.

Per gli asset soggetti a meccanismi di degrado progressivo, il confronto storico può essere particolarmente utile. Misure di spessore, mappe, immagini radiografiche e registrazioni ultrasonore possono supportare il monitoraggio, purché siano raccolte con condizioni e riferimenti coerenti. L’eventuale decisione manutentiva resta di competenza dei responsabili tecnici. Deve seguire procedure, norme e autorizzazioni applicabili.

Controlli non distruttivi e normativa: quali riferimenti considerare

La ricerca “controlli non distruttivi normativa” non conduce a un singolo documento valido per ogni situazione. I requisiti cambiano in base a settore, apparecchiatura, pressione, materiale, fase del ciclo di vita e codice di progettazione. Possono derivare da norme tecniche, specifiche contrattuali, regolamenti, piani di controllo e procedure interne del proprietario dell’impianto.

Per i requisiti relativi alla qualificazione del personale, un riferimento importante è la EN ISO 9712, che definisce un sistema per la qualificazione e la certificazione del personale addetto ai controlli non distruttivi. Le modalità concrete devono essere verificate rispetto all’edizione applicabile e allo schema di certificazione pertinente. La pagina dedicata agli esami CND di RINA offre un riferimento istituzionale sul tema.

La norma di sistema per la qualità, come la UNI EN ISO 9001:2015, riguarda invece l’organizzazione dei processi. Non sostituisce la qualificazione tecnica richiesta per eseguire o interpretare una specifica prova. Allo stesso modo, un’attrezzatura avanzata non compensa una procedura non adatta o una valutazione priva di criteri definiti.

In fase di affidamento è utile chiedere quali norme e specifiche saranno applicate, quale livello di qualificazione possiede il personale, come saranno gestiti i dati e quali saranno i criteri di accettazione. È inoltre opportuno verificare la copertura assicurativa, la gestione della sicurezza, la competenza per il settore e l’esperienza in condizioni operative comparabili.

Il ruolo dei CND nella gestione dell’integrità degli asset

I controlli non distruttivi sono una parte del processo di gestione dell’integrità, non un’attività isolata. I risultati acquistano significato quando sono collegati a progettazione, fabbricazione, esercizio, manutenzione, eventi anomali e precedenti ispezioni. Questa visione aiuta a stabilire priorità e a concentrare le risorse sulle aree con maggiore rilevanza tecnica o operativa.

In un impianto chimico-petrolchimico, per esempio, una campagna può riguardare saldature, circuiti soggetti a corrosione, serbatoi e apparecchiature in pressione. Nel comparto Oil & Gas possono essere rilevanti l’ispezione di linee, strutture offshore, riser e componenti esposti a condizioni ambientali severe. Nel settore energetico, termografia, ultrasuoni, radiografia digitale ed emissioni acustiche possono entrare in programmi differenti, in funzione dell’asset e del rischio associato.

Anche le infrastrutture civili e le costruzioni richiedono una combinazione ragionata di osservazione, misure e indagini. La tecnica deve essere proporzionata al problema. Un esame preliminare può orientare una verifica più approfondita. Un controllo avanzato può fornire dati più dettagliati quando geometria, criticità o conseguenze del guasto lo richiedono.

IST NDT opera nel campo dei CND e delle ispezioni industriali con tecniche convenzionali e avanzate, formazione, trattamenti termici e attività con drone. La disponibilità di personale qualificato, procedure coerenti e competenze su più metodi permette di impostare la campagna in funzione dell’asset. Evita di adattare l’asset a una sola tecnologia. Per approfondire servizi e competenze è possibile consultare il sito di IST NDT.

Quando è necessario definire una nuova campagna, il confronto iniziale dovrebbe includere almeno la documentazione disponibile, le condizioni di esercizio, le aree accessibili, i difetti attesi e la decisione che il risultato dovrà supportare. Un brief tecnico ben costruito riduce ambiguità. Consente inoltre di valutare con maggiore precisione metodo, tempi, qualifiche e restituzione dei dati.
