Radiografia digitale: tecnologie, risultati e applicazioni

La radiografia digitale permette di acquisire e analizzare immagini radiografiche senza usare per forza la pellicola tradizionale. In ambito industriale, però, il termine “digitale” comprende sistemi diversi. Distinguerli è importante per valutare i tempi, la gestione delle immagini e l’idoneità del controllo. La scelta dipende dall’oggetto, dalla procedura e dalle condizioni del sito. Non esiste una superiorità valida in ogni caso.

Radiografia digitale: che cosa cambia nel controllo industriale

La radiografia è una tecnica di controllo non distruttivo (CND). Si basa sull’attenuazione dei raggi X o gamma quando attraversano un materiale. Un rivelatore registra le differenze di intensità e produce un’immagine. Questa aiuta a valutare discontinuità volumetriche, variazioni di spessore o altre indicazioni previste dalla procedura. Il risultato deve essere interpretato da personale qualificato e nel rispetto dei requisiti applicabili.

Nel metodo tradizionale, il rivelatore è una pellicola. Questa richiede lo sviluppo e una valutazione in condizioni controllate. Nella radiografia digitale industriale, invece, il dato viene acquisito con un sistema elettronico oppure registrato su una lastra riutilizzabile. La lastra viene poi letta da un dispositivo dedicato. L’immagine può essere visualizzata su uno schermo e archiviata in formato digitale. Le modalità dipendono dal sistema e dalle procedure adottate.

Questo passaggio cambia il flusso di lavoro, ma non elimina i vincoli fisici dell’esame. Geometria, spessore, materiale, qualità superficiale, accessibilità e posizione del rivelatore continuano a influire sulla qualità dell’immagine. Inoltre, una visualizzazione digitale più comoda non significa che si possano rilevare meglio tutti i difetti. Servono parametri adeguati e criteri di valutazione definiti.

Radiografia tradizionale, CR e DR: confronto dei sistemi

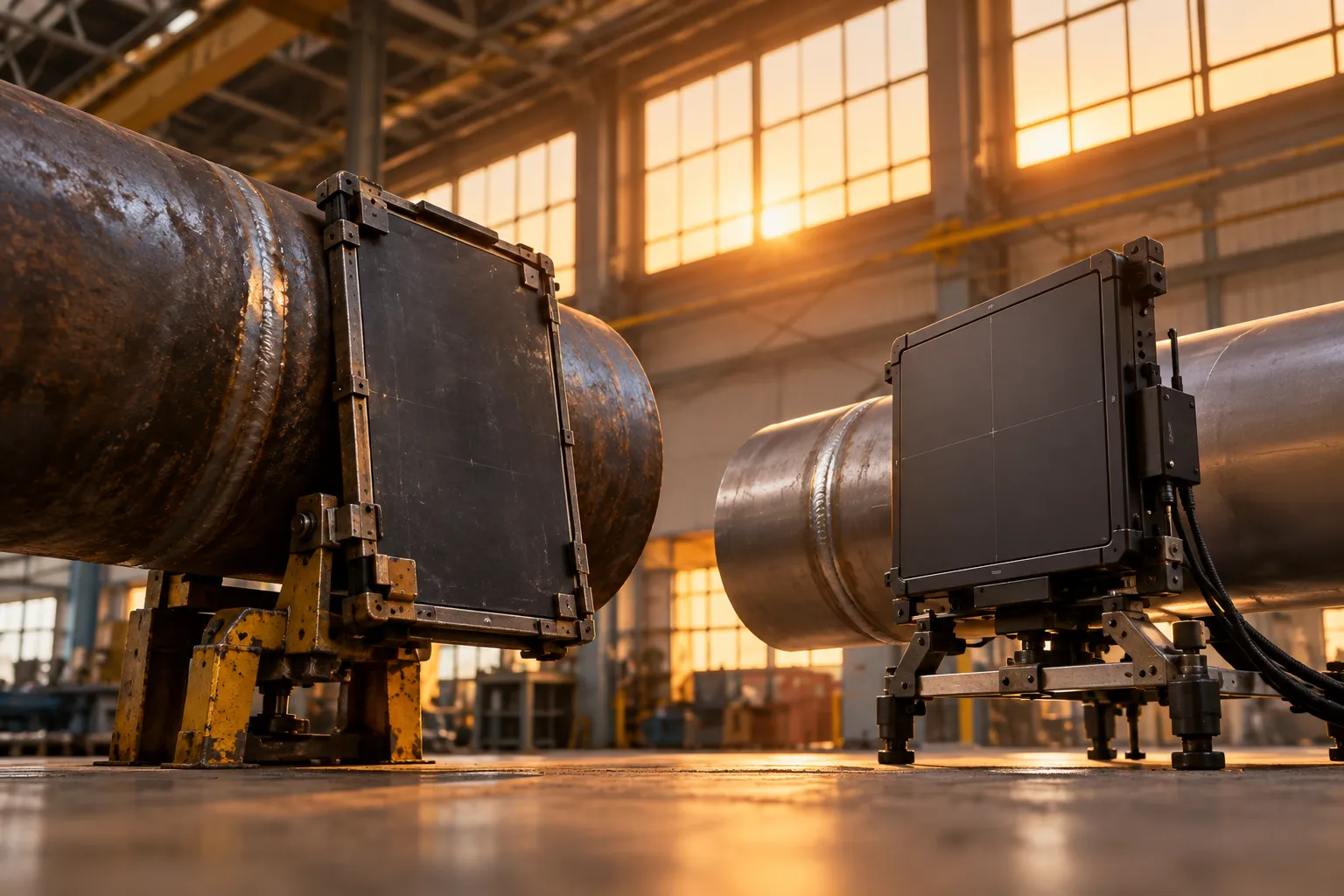

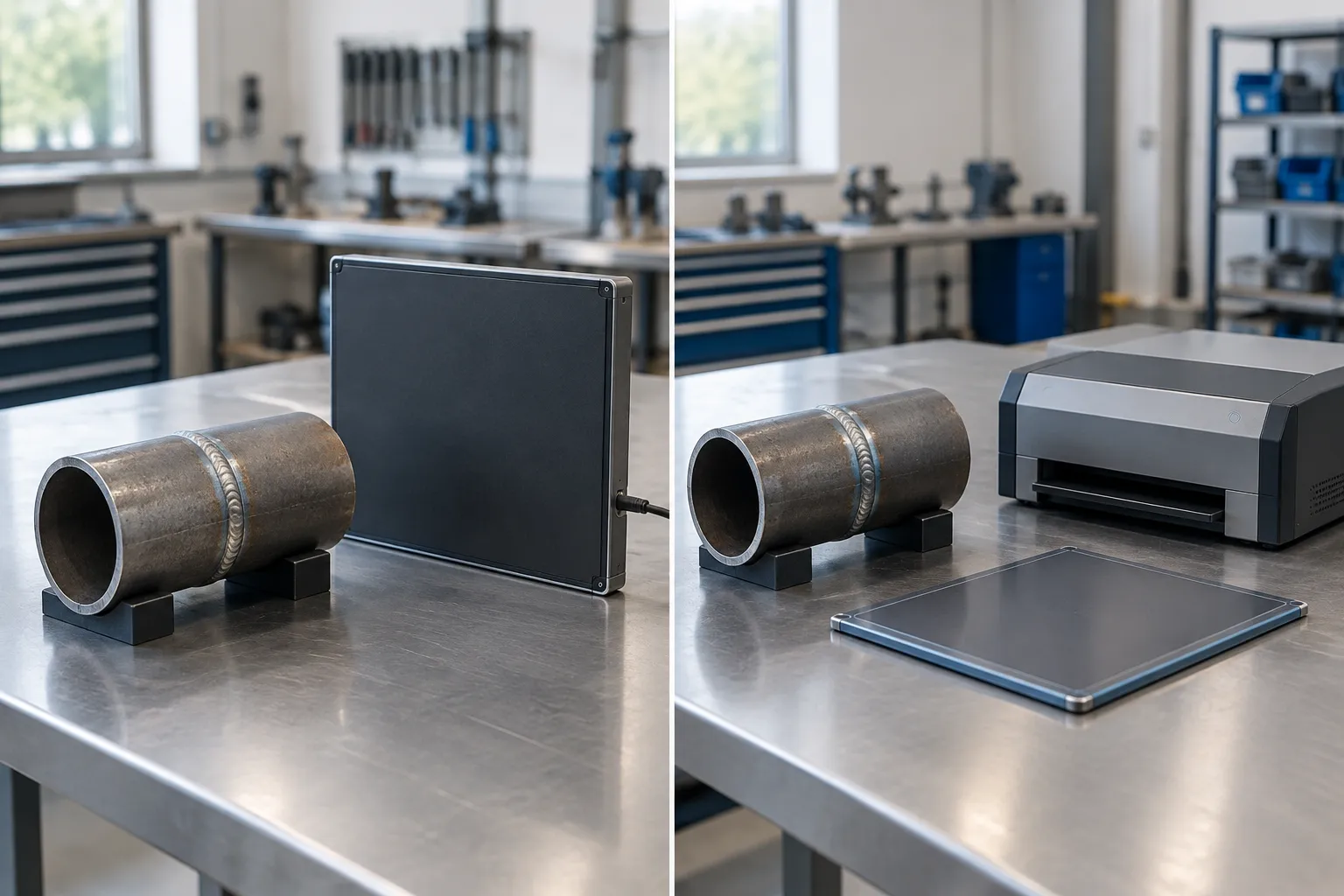

Le principali configurazioni si distinguono per il modo in cui registrano e rendono disponibile il segnale. La radiografia tradizionale usa pellicole. La radiografia digitale ai fosfori, detta CR (Computed Radiography), usa una lastra che conserva un’immagine latente. In seguito, uno scanner legge la lastra. La radiografia digitale diretta, detta DR (Digital Radiography), usa invece un detector elettronico. Questo converte l’esposizione in un’immagine digitale.

In un sistema DR l’immagine può essere disponibile rapidamente sul dispositivo. Non occorre infatti portare una lastra a uno scanner. Il vantaggio operativo dipende comunque dall’organizzazione del controllo, dalla configurazione dell’apparecchiatura e dalle condizioni di accesso. Nel sistema CR, la lastra può essere posizionata dove un detector rigido non è pratico. Occorre però prevedere il trasporto e la lettura. Con la pellicola, anche lo sviluppo e il trattamento sono fasi da gestire.

Queste differenze non bastano per scegliere un sistema. La scelta deve considerare anche le specifiche del componente, la copertura richiesta, la sensibilità necessaria e i criteri di accettazione. In un esame di saldatura, per esempio, accessibilità e geometria possono determinare la posizione della sorgente e del rivelatore. La configurazione disponibile va verificata rispetto alla procedura e al risultato richiesto.

È utile chiarire anche un equivoco: “digitale” non significa che il controllo sia senza esposizione radiologica. Non significa nemmeno che si possa svolgere senza misure di sicurezza. L’uso di radiazioni ionizzanti richiede personale competente, una pianificazione delle attività e il rispetto delle regole di radioprotezione applicabili. La modalità di acquisizione dell’immagine non sostituisce queste responsabilità.

Qualità dell’immagine e gestione dei dati

La qualità radiografica dipende da diversi fattori. Contano l’energia e l’intensità della sorgente, la distanza, lo spessore attraversato, la geometria, le caratteristiche del rivelatore e i parametri di acquisizione. Anche la posizione degli indicatori di qualità dell’immagine è importante. La corretta esecuzione della procedura aiuta a verificare che l’esame risponda ai requisiti stabiliti. Il software permette di visualizzare e trattare l’immagine. Ogni elaborazione deve però rispettare le regole applicabili e non alterare in modo improprio le indicazioni.

Un’immagine digitale può essere ingrandita o regolata sullo schermo. Questo aiuta l’analisi, ma non trasforma un dato insufficiente in un esame valido. È importante distinguere la migliore fruibilità sullo schermo dalla qualità reale dell’acquisizione. Se esposizione, geometria o posizione non sono adeguate, gli strumenti di visualizzazione non risolvono il problema alla radice.

La gestione digitale introduce anche aspetti documentali. Occorre definire come identificare i file e i componenti, conservare le immagini, associare i risultati al rapporto di ispezione e controllare accessi e versioni. Una convenzione coerente per nomi e metadati riduce il rischio di confondere immagini simili. Questo è particolarmente utile quando una commessa include molte saldature o più giornate di attività. È un aspetto operativo spesso sottovalutato. Un’acquisizione tecnicamente corretta può diventare difficile da trovare se il collegamento con l’asset non è chiaro.

Applicazioni e limiti della radiografia digitale industriale

La radiografia digitale può essere usata per esaminare saldature, giunti e componenti, in base alla geometria e ai requisiti dell’ispezione. Nei settori chimico-petrolchimico, Oil & Gas, energetico e delle costruzioni, il metodo può aiutare a valutare componenti metallici senza danneggiarli. L’applicazione concreta va però stabilita caso per caso. Non tutte le discontinuità si rilevano con la stessa efficacia e non tutti i componenti si possono radiografare nelle stesse condizioni.

Fra i limiti pratici rientrano l’accesso a entrambi i lati del componente, necessario in molte configurazioni, le interferenze dovute alla geometria e lo spessore. Occorre inoltre controllare l’area durante l’esposizione. Un impianto in esercizio può imporre altri vincoli. L’organizzazione deve valutare le interferenze con altre attività, l’isolamento dell’area e le possibili finestre operative. La sola disponibilità di un detector digitale non basta a stabilire se l’esame sia fattibile.

Quando l’accesso, la geometria o il tipo di difetto atteso rendono la radiografia poco adatta, si possono valutare altri metodi CND, convenzionali o avanzati. Le tecniche ultrasonore, come PAUT o TOFD, possono essere considerate in base all’obiettivo e al componente. Non si tratta di una graduatoria. Metodi diversi producono informazioni diverse e richiedono procedure, qualifiche e criteri specifici.

Come selezionare il metodo e preparare l’ispezione

La scelta comincia dall’obiettivo. Quale componente va esaminato? Quale zona interessa e quali indicazioni si devono cercare? Seguono la verifica dei disegni e delle condizioni di accesso. Poi si sceglie la tecnica e la configurazione, si definiscono i requisiti di qualità e si organizzano le misure di sicurezza. In questa fase è utile coinvolgere chi gestisce l’integrità dell’asset, la manutenzione e la radioprotezione.

Prima dell’attività, il piano dovrebbe chiarire l’identificazione dei componenti, la copertura richiesta, le responsabilità, i criteri di valutazione e le modalità di registrazione dei risultati. Per confrontare CR e DR, non basta chiedere quale sistema acquisisca prima. Occorre considerare la posizione sul componente, il tempo complessivo sul campo, la disponibilità delle attrezzature e il flusso di revisione e archiviazione.

Anche la competenza degli operatori è parte della scelta. Qualifiche, esperienza pertinente e conoscenza delle procedure devono essere adatte al metodo e al contesto operativo. Le condizioni di esecuzione e i requisiti di accettazione vanno stabiliti prima dell’esame, non ricostruiti dopo aver visto le immagini. Per approfondire i servizi e le competenze disponibili, è possibile consultare il sito di IST NDT.

Per la sicurezza radiologica, la pianificazione deve seguire i requisiti normativi applicabili e le indicazioni degli organismi competenti. L’Agenzia internazionale per l’energia atomica offre risorse sulla protezione dalle radiazioni. Per le attività in Italia, le procedure vanno verificate con i responsabili e in base alla normativa vigente.

Interpretare i risultati e definire i passi successivi

Il rapporto di un esame radiografico deve permettere di risalire al componente, alla procedura usata, alle condizioni rilevanti e alle indicazioni osservate. La valutazione segue i criteri previsti dal codice, dalla specifica o dal piano di controllo applicabile. Non è corretto usare una singola immagine per formulare un giudizio generale sull’integrità dell’intero asset. L’esito riguarda la copertura e le condizioni documentate per quel controllo specifico.

Se emergono indicazioni da valutare, il passo successivo dipende dai criteri di accettazione e dalle decisioni del responsabile tecnico. Si possono richiedere approfondimenti, un metodo complementare o un intervento. Non esiste però una risposta standard valida per ogni indicazione. La tracciabilità dell’immagine e la chiarezza del rapporto rendono più solido il confronto tra ispezione, ingegneria e manutenzione.

Per valutare una radiografia digitale in un contesto industriale, è utile partire dal componente e dalla domanda tecnica. Poi si confrontano il sistema di acquisizione, i vincoli operativi, la sicurezza e i requisiti documentali. Un confronto preliminare con un partner CND aiuta a definire la configurazione appropriata e a pianificare l’attività in base alle esigenze dell’asset.
