Radiografia digitale diretta e indiretta: differenze e scelta

La radiografia digitale diretta e indiretta consente di acquisire immagini radiografiche senza sviluppare pellicole tradizionali. Tuttavia, non descrive un unico sistema. In ambito industriale, la differenza principale riguarda il modo in cui il rivelatore registra e trasferisce l’immagine. Capire il flusso operativo aiuta a scegliere una configurazione coerente con componente, accessibilità e requisiti di controllo.

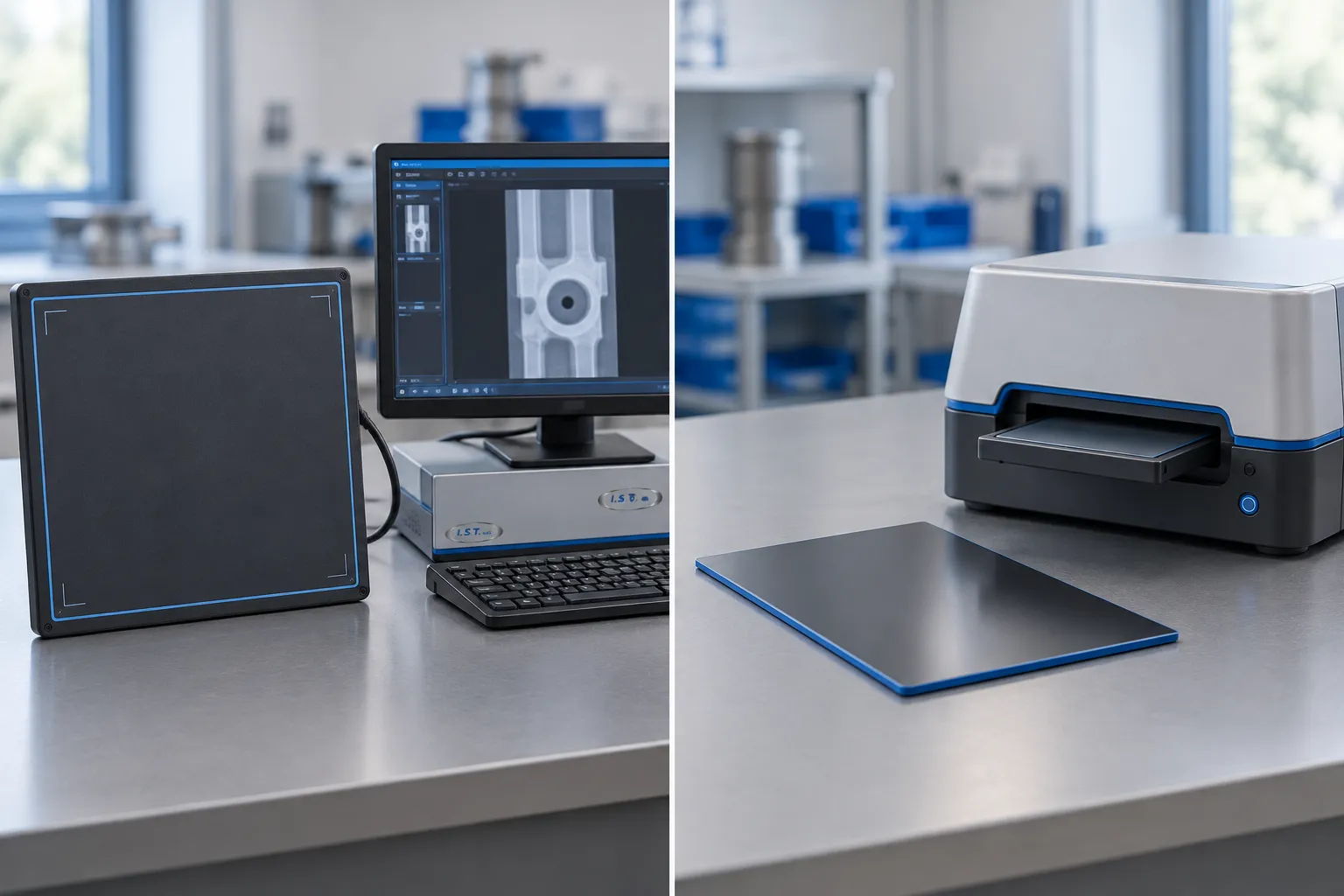

Radiografia digitale diretta e indiretta: cosa cambia

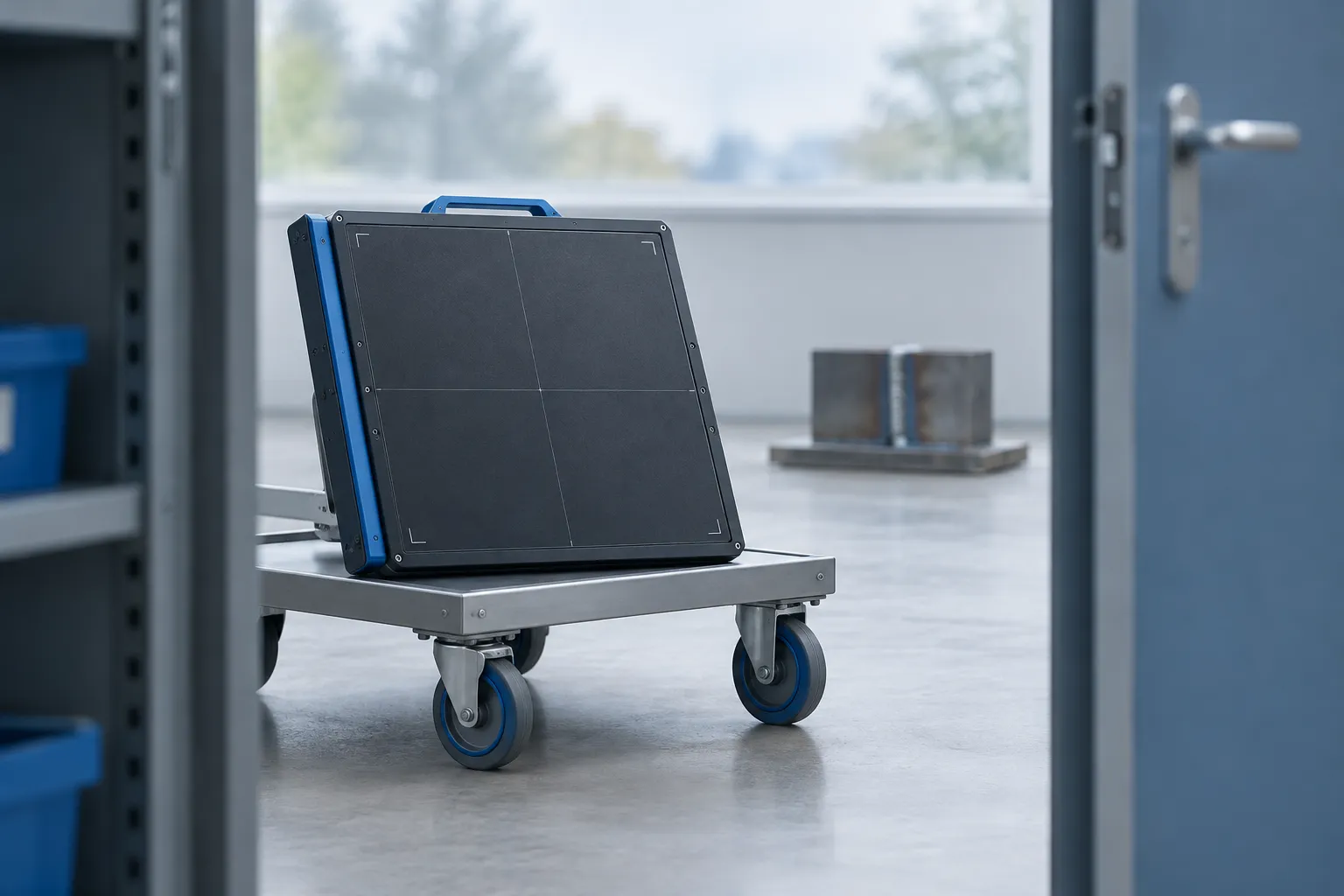

Con la radiografia digitale diretta, spesso indicata come DR, il rivelatore converte l’energia dei raggi X o gamma in un segnale digitale. L’immagine viene resa disponibile al sistema di acquisizione senza passare da una lastra da leggere successivamente. I rivelatori a pannello piatto sono una delle soluzioni impiegate in questo tipo di configurazione.

La radiografia digitale indiretta, in applicazioni industriali, indica spesso un flusso basato su lastre ai fosfori. La lastra registra l’immagine latente durante l’esposizione. In seguito viene inserita in uno scanner che legge il segnale e genera il file digitale. Questa modalità è comunemente chiamata CR, da computed radiography, o radiografia computerizzata.

La distinzione non va ridotta a “moderno” contro “vecchio”. Entrambe le tecnologie producono immagini digitali. Inoltre, richiedono procedure, parametri e valutazioni adeguati all’oggetto esaminato. I termini “diretta” e “indiretta” possono essere usati con significati diversi nella letteratura sui rivelatori. Per un confronto operativo è più chiaro specificare se si parla di pannello DR oppure di lastra CR ai fosfori.

Come funzionano i due flussi di acquisizione

Nel sistema DR, il rivelatore viene posizionato rispetto al componente e collegato alla catena di acquisizione. Dopo l’esposizione, l’immagine può essere visualizzata sul sistema, controllata e archiviata secondo la procedura prevista. Il collegamento e la disponibilità del pannello influiscono sull’organizzazione del lavoro. Anche l’accesso al punto di controllo e la configurazione dell’impianto hanno un ruolo.

Nel sistema CR, invece, si espone una lastra ai fosfori collocata in una cassetta o in un supporto adatto alla geometria. La lastra deve poi essere portata al lettore. Il lettore ne acquisisce l’immagine. La sequenza aggiunge una fase di movimentazione, ma permette di usare lastre di formati diversi. Consente anche di effettuare l’acquisizione con un lettore separato dalla zona di esposizione.

In entrambi i casi, la qualità finale non dipende solo dal tipo di rivelatore. Contano anche la tecnica radiografica, la geometria, la distanza, il materiale e lo spessore attraversato. Sono importanti anche la schermatura, la corretta identificazione dell’immagine e la competenza di chi interpreta il risultato. La digitalizzazione non elimina la necessità di procedure documentate. Né sostituisce i criteri di accettazione applicabili.

Tempi, qualità e condizioni d’impiego

La radiografia digitale diretta può ridurre il tempo tra esposizione e disponibilità dell’immagine. Non richiede, infatti, il passaggio della lastra in uno scanner. Questo può essere utile quando si devono acquisire numerose immagini in successione. Può aiutare anche quando la verifica dell’esposizione sul posto consente di organizzare meglio le attività. Non significa, però, che il tempo complessivo del controllo sia sempre inferiore. Preparazione, posizionamento, delimitazione dell’area e valutazione restano parte del processo.

La radiografia digitale ai fosfori richiede la lettura successiva della lastra. Il tempo aggiuntivo dipende dalla distanza dal lettore e dal numero di lastre. Dipende anche dal flusso di lavoro. La flessibilità del supporto può risultare pratica in geometrie o spazi nei quali posizionare un pannello rigido è difficile. La scelta va verificata sulla configurazione reale. Non bastano le caratteristiche nominali del sistema.

Anche il confronto della qualità deve essere contestualizzato. Sensibilità, risoluzione spaziale, contrasto e capacità di evidenziare discontinuità dipendono dal rivelatore e dalle condizioni di acquisizione. Un’immagine più rapida da visualizzare non è automaticamente più informativa. Per valutare un sistema, occorre considerare i requisiti della procedura. È necessario dimostrare che la qualità dell’immagine ottenuta sia adatta allo scopo.

In un impianto, un errore organizzativo ricorrente è confrontare i tempi del DR e del CR contando soltanto il tempo di esposizione. Per un quadro realistico conviene osservare l’intero ciclo: preparazione, posizionamento, esposizione, trasferimento o lettura, verifica dell’immagine, eventuale ripetizione e archiviazione. Una mappa semplice dei passaggi evidenzia spesso che accesso e movimentazione, più che il rivelatore, determinano la durata dell’attività.

Quale tecnologia scegliere per la radiografia digitale industriale

La scelta tra DR e CR dovrebbe partire dall’applicazione e dalla procedura richiesta. Per un controllo ripetitivo, con accesso adeguato e necessità di acquisire rapidamente, un sistema DR può agevolare il flusso. In aree con spazio ridotto o geometrie difficili, la disponibilità di lastre flessibili o di formati diversi può rendere interessante la soluzione CR. La compatibilità con i requisiti di qualità resta una condizione essenziale in entrambi i casi.

È utile considerare anche il numero e la distribuzione dei punti da esaminare. Vanno valutate la distanza dal lettore CR, la robustezza e la maneggevolezza dei rivelatori, le condizioni ambientali e le modalità di archiviazione. Nei controlli in campo, il trasporto delle attrezzature e la possibilità di mantenere un’identificazione univoca delle immagini incidono sulla gestione. Per linee o apparecchiature in esercizio, l’organizzazione deve inoltre coordinarsi con le condizioni di accesso e sicurezza del sito.

Un’analisi preliminare dovrebbe chiarire quali componenti saranno controllati e quale copertura serve. Dovrebbe anche definire quali difetti si devono rilevare e quali criteri di valutazione si applicano. La prova su un campione rappresentativo può contribuire a verificare che geometria e parametri permettano di ottenere immagini idonee. Questo passaggio può avvenire prima di estendere il metodo a una campagna più ampia. Se la procedura è regolata da specifiche contrattuali o normative, sono queste a guidare l’accettazione del sistema e dei risultati.

Sicurezza, qualifiche e affidabilità del risultato

La radiografia industriale impiega radiazioni ionizzanti. La pianificazione deve quindi includere la valutazione dei rischi, le misure di protezione, la delimitazione e il controllo dell’area secondo la normativa applicabile e le responsabilità previste per il sito. Le indicazioni dell’Agenzia internazionale per l’energia atomica sulla sicurezza radiologica costituiscono un riferimento informativo generale. Le disposizioni operative devono essere definite sulla base delle regole nazionali e del contesto di lavoro.

La qualità dell’immagine e la validità del controllo dipendono da una catena di attività, non solo dall’apparecchiatura: preparazione, esposizione, verifica, interpretazione e registrazione. È quindi importante che procedure e personale siano adeguati al metodo e all’applicazione. La qualificazione deve essere verificata rispetto ai requisiti pertinenti. Non si deve presumere che la scelta di un rivelatore digitale renda superflua la competenza specifica.

Per ogni immagine occorre mantenere informazioni sufficienti a ricostruire il controllo: identificazione del componente, posizione, parametri applicati e riferimenti di procedura, oltre ai dati richiesti dal sistema qualità del committente. Una gestione coerente facilita il confronto tra acquisizioni e l’esame delle indicazioni. Questo è particolarmente utile quando le verifiche si ripetono nel tempo.

Definire il metodo prima della campagna di controlli

DR e CR rispondono a esigenze diverse, senza una superiorità valida in ogni situazione. La configurazione più adatta è quella che consente di ottenere immagini idonee con un flusso praticabile e sicuro nel contesto specifico. Una valutazione tecnica dovrebbe mettere insieme geometria, accessibilità, volumi, tempi dell’intero ciclo e requisiti documentali.

IST NDT opera nei controlli non distruttivi e nelle ispezioni industriali con tecniche convenzionali e avanzate. Per individuare la soluzione radiografica più coerente con un componente o una campagna di ispezione, è possibile contattare il team tecnico di IST NDT e condividere geometria, materiale, condizioni operative e obiettivi del controllo. Così la scelta parte dalle esigenze dell’asset e dai criteri applicabili, non dalla sola tecnologia disponibile.
